Portaherramienta Ultrasónicos – Serie HBT HBT-40

Serie HBT
♦ Ampliamente aplicado en CNC procesos de fresado, taladrado y rectificado
♦ Calidad de equilibrio de grado G2.5
♦ Excentricidad de alta precisión <5 μm
♦ Sistema de cono 7/24
♦ Comúnmente utilizado en áreas asiáticas

Información del Producto

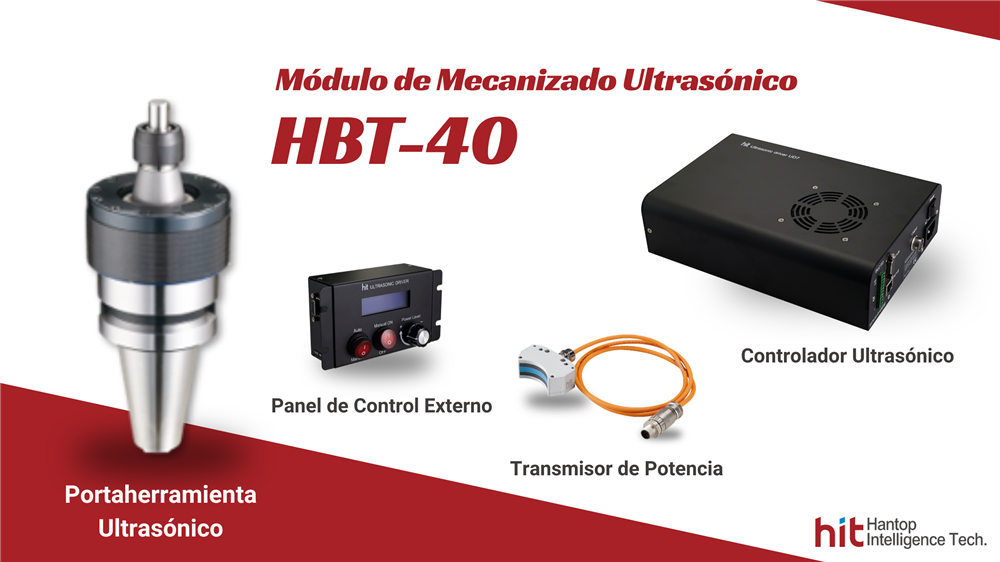

*El Módulo de Portaherramienta Ultrasónico incluye: un Controlador Ultrasónico, un Portaherramienta Ultrasónico, un Transmisor de Potencia y un Panel de Control Externo.


Módulo de Mecanizado Ultrasónico HBT-40: Solución para el Procesamiento de Materiales Avanzados

1. El sistema de transmisión de potencia sin contacto/inalámbrico permite altas velocidades de rotación, adecuado para el mecanizado de alta precisión de materiales avanzados.

2. El diseño modular proporciona comodidad y flexibilidad durante la instalación.

3. La vibración ultrasónica de alta frecuencia ofrece un mecanizado de alta eficiencia y alta calidad.

4. La vibración ultrasónica reduce la fuerza de corte, prolongando eficazmente la vida útil de la herramienta.

5. El sistema inteligente de seguimiento automático de frecuencia está desarrollado para materiales avanzados y es compatible con diversas herramientas de mecanizado.


Portaherramienta Ultrasónico HBT-40: Especificaciones del Producto
Modelo HBT-40
Grado de Calidad de Balanceo G2.5
Desviación (4D) ≤ 5 µm
Frecuencia de Operación 20 ~ 34 kHz
Velocidad Máxima de Rotación 24,000 RPM
Tipos de Collet SK06 / SK10 / ER20
(medido con collet de alta precisión)
Peso 2 kg
Cambio Automático de Herramienta SÍ
Refrigerante a través del Husillo 70 bar



Portaherramienta Ultrasónico HBT-40-R01-SK06: Plano del Producto y Dimensiones





Portaherramienta Ultrasónico HBT-40-R01-SK10: Plano del Producto y Dimensiones





Portaherramienta Ultrasónico HBT-40-R03-ER20: Plano del Producto y Dimensiones
