Portaherramienta Ultrasónicos – Serie HBT Tipo Extendido HBT-40-R30

Serie HBT
♦ Bien aplicado en el proceso de taladrado de agujeros profundos CNC
♦ Calidad de balance de grado G2.5
♦ Excentricidad de alta precisión <5 μm
♦ Portaherramientas ultrasónico de tipo extendido
♦ Diseño delgado que evita interferencias y mantiene alta precisión
♦ Alta velocidad de rotación de hasta 24,000rpm
♦ Excelente para características de cavidad
♦ Doble restricción

Información del Producto

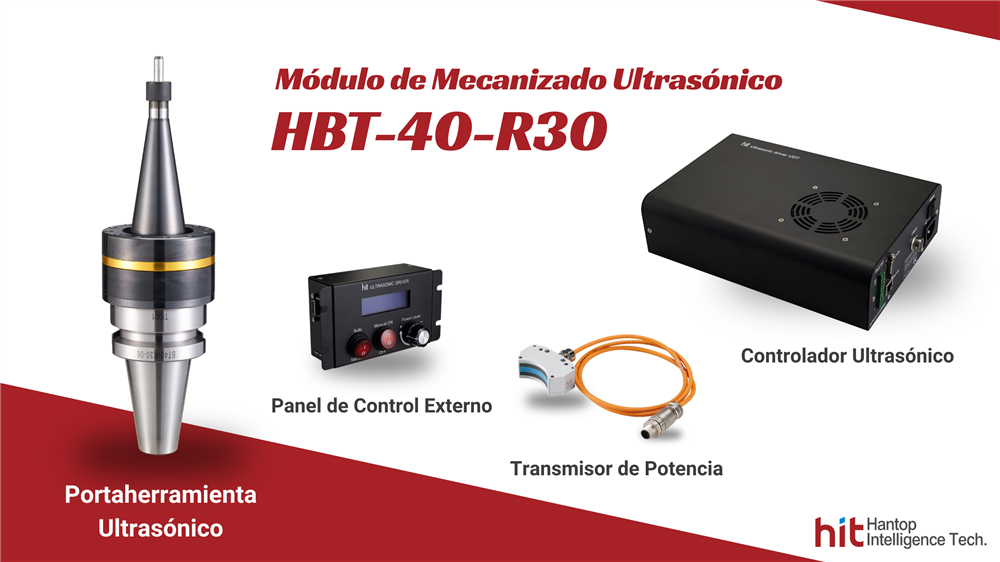

*El Módulo de Portaherramienta Ultrasónico incluye: un Controlador Ultrasónico, un Portaherramienta Ultrasónico, un Transmisor de Potencia y un Panel de Control Externo.


Módulo de Mecanizado Ultrasónico HBT-40-R30: Solución para el Procesamiento de Materiales Avanzados

1. La reducción del diámetro del extremo y la extensión de la longitud del mismo minimizan las interferencias en el mecanizado CNC de 5 ejes. Es la opción ideal para espacios reducidos, perforación profunda y micromecanizado.

2. El sistema de transmisión de potencia sin contacto/inalámbrico permite altas velocidades de rotación, adecuado para el mecanizado de alta precisión de materiales avanzados.

3. El diseño modular proporciona comodidad y flexibilidad durante la instalación.

4. La vibración ultrasónica de alta frecuencia ofrece un mecanizado de alta eficiencia y alta calidad.

5. La vibración ultrasónica reduce la fuerza de corte, prolongando eficazmente la vida útil de la herramienta.

6. El sistema inteligente de seguimiento automático de frecuencia está desarrollado para materiales avanzados y es compatible con diversas herramientas de mecanizado.


Portaherramienta Ultrasónico HBT-40-R30: Especificaciones del Producto
Modelo HBT-40-R30
Grado de Calidad de Balanceo G2.5
Desviación (4D) ≤ 5 µm
Frecuencia de Operación 20 ~ 34 kHz
Velocidad Máxima de Rotación 24,000 RPM
Tipos de Collet SK06
(medido con collet de alta precisión)
Peso 2.2 kg
Cambio Automático de Herramienta SÍ
Refrigerante a través del Husillo 70 bar



Portaherramienta Ultrasónico HBT-40-R30-SK06: Plano del Producto y Dimensiones
