Portaherramienta Ultrasónicos – Serie HSK Tipo Extendido HSK-A63-R30

Serie HSK
♦ Ampliamente aplicado en el proceso de taladrado profundo CNC
♦ Grado de calidad de balance G2.5
♦ Desviación de alta precisión <5 μm
♦ Portaútiles ultrasónico de tipo extendido
♦ Diseño delgado evita interferencias y mantiene alta precisión
♦ Alta velocidad de rotación de hasta 24,000 rpm
♦ Ideal para características de cavidades
♦ Doble restricción

Información del Producto

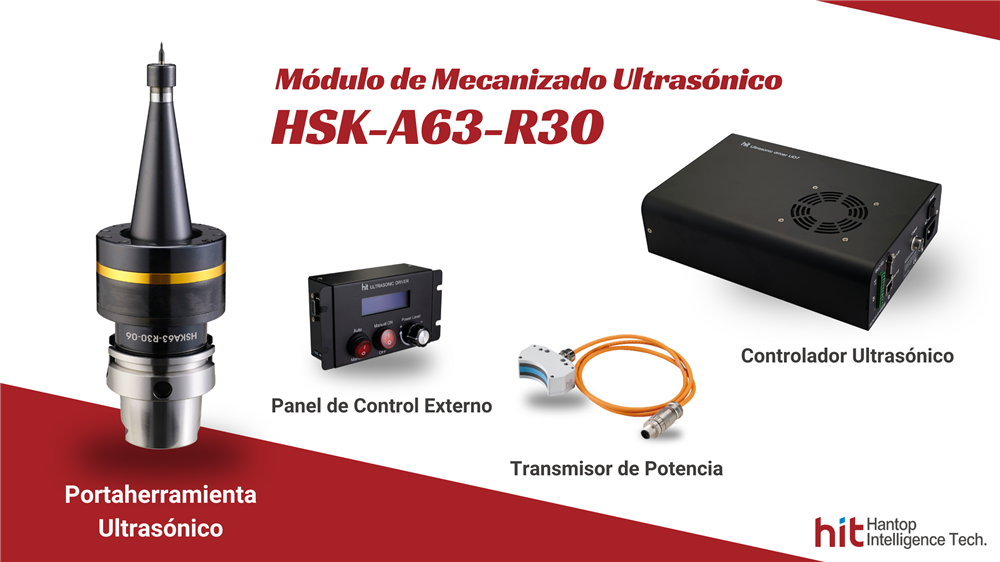

HSK-A63-R30 Módulo de Mecanizado Ultrasónico


HSK-A63-R30 Módulo de Mecanizado Ultrasónico



Bien aplicado en el proceso de taladrado de agujeros profundos CNC


Portaherramientas Ultrasónico de Tipo Extendido - HSK-A63-R30

Diámetro de la nariz reducido y longitud de la nariz extendida para menos interferencia en el mecanizado CNC de 5 ejes. Elección ideal para espacios limitados con taladrado de agujeros profundos y micro-mecanizado. El tipo de portaherramientas extendido combinado con la tecnología de mecanizado ultrasónico lo hace adecuado para materiales frágiles en industrias semiconductores, como cerámica, cuarzo, materiales de silicio.




1. Alta velocidad de rotación para el mecanizado de materiales avanzados de alta precisión

El módulo de mecanizado ultrasónico de HIT adopta la tecnología de transmisión de energía sin contacto. Sin la limitación de la velocidad de rotación del husillo y los consumibles, la velocidad de rotación de la herramienta puede alcanzar más de 24,000 rpm. Es capaz de procesar piezas de trabajo de materiales avanzados, como cerámica, vidrio, zafiro, carburo de tungsteno y materiales compuestos, con geometrías complejas.



2. Instalación plug-and-play con conveniencia y flexibilidad

Con un diseño de módulo plug-and-play y tecnología de transmisión de energía sin contacto, el módulo de mecanizado ultrasónico de HIT tiene la flexibilidad de ser fácilmente adaptado en varios tipos de máquinas CNC, como fresadoras, taladradoras e incluso brazos robóticos. El módulo permite a los fabricantes introducir nueva tecnología y nuevos procesos de mecanizado ultrasónico en poco tiempo sin necesidad de comprar una máquina costosa y voluminosa.



3. Rendimiento de alta eficiencia y alta calidad con HIT Ultrasónico

Con el uso de la vibración ultrasónica de alta frecuencia transmitida a través de portaherramientas a las herramientas, puede eliminar sutilmente materiales duros y quebradizos como cerámica y prevenir microfisuras por el fuerte choque entre herramientas y materiales. Por lo tanto, puede lograr alta calidad en la mejora de la calidad de superficie del filo de corte. Según los requisitos de productividad, se puede procesar con una velocidad de avance más alta, lo que mejora enormemente la eficiencia de mecanizado.



4. Prolongue la vida útil de la herramienta al reducir la fuerza de corte

A diferencia del método de procesamiento tradicional, el movimiento rotativo de la herramienta y la vibración axial adicional en el mecanizado ultrasónico se superponen entre sí. Esto ayuda a reducir la fuerza de corte en el mecanizado CNC. La vida útil de la herramienta puede prolongarse ya que la fuerza de corte se ha reducido.



5. Adecuado para características exigentes en materiales avanzados

El módulo de mecanizado ultrasónico de HIT está diseñado para diversos tipos de características exigentes en el mecanizado de materiales avanzados. Algunas características, como la microperforación de cerámica y el fresado de aleaciones resistentes al calor, pueden ser extremadamente difíciles de mecanizar con máquinas CNC convencionales o pueden requerir máquinas especializadas. El módulo puede mejorar significativamente la calidad y la eficiencia al eliminar el ancho de astillado, disipar el calor de corte y eliminar las virutas de corte de manera más efectiva mediante una vibración ultrasónica densa y sutil.



6. Sistema de seguimiento inteligente para el mecanizado de materiales avanzados

El módulo de mecanizado ultrasónico de HIT es una solución rentable con un sistema de seguimiento automático, que puede escanear y bloquear la frecuencia de oscilación más adecuada para una amplia gama de herramientas. Permite a los clientes iniciar la producción rápidamente y tiene una alta flexibilidad para colocalizar con diversas herramientas.






Especificaciones del Portaherramientas Ultrasónico HSK-A63-R30 de HIT
Modelo HSK-A63-R30
Excentricidad (4D) <5 μm
Frecuencia de Operación      20 kHz ~ 32 kHz
Velocidad Máxima de Rotación     24,000rpm
Tipo de Pinza SK 06
Peso 2.2 kg
ATC Sí
CTS 70 bar
*Medido con pinza de alta precisión




💡 Más información sobre la Tecnología de Mecanizado Ultrasónico de HIT


💡 Beneficios del Mecanizado Ultrasónico de Materiales Avanzados:


📧 Contáctenos si está buscando una mejor manera de mejorar la eficiencia de mecanizado, la calidad y la vida útil de la herramienta.
