超声波加工刀柄 - HBT系列 HBT-40

HBT系列 ♦ 擅用于铣削、钻孔、磨削 ♦ 平衡质量等级G2.5 ♦ 高精度跳动<5μm ♦ 7/24锥度系统 ♦ 双重拘束 ♦ 常见于亚洲地区

产品资讯

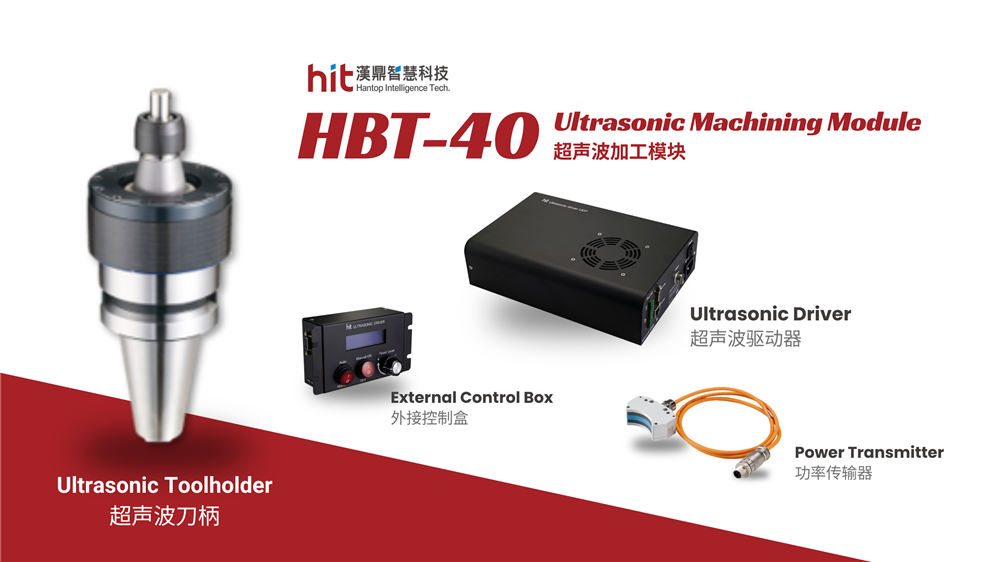

*超声波刀柄模块包含：超声波驱动器、超声波刀柄、功率传输器以及外接控制盒。


【HBT-40 超声波刀柄模块】先进材料加工解决方案

1. 非接触式电能传输系统支持高转速运行，适用于高精度先进材料加工。

2. 模块化设计，安装便捷，具备良好的灵活性。

3. 超声波高频振动带来高效率、高质量的加工性能。

4. 超声波振动有效降低切削阻力，显著延长刀具使用寿命。

5. 针对先进材料开发的高效智能自动追频系统，兼容多种加工刀具。


HBT-40 超声波刀柄：产品规格
型号 HBT-40
动平衡等级 G2.5
刀具跳动 (4D)  ≤ 5 µm
工作频率 20 ~ 34 kHz
最高转速 24,000 RPM
夹头规格 SK06 / SK10 / ER20
(采用高精度等级夹头测量)
重量 2 kg
自动换刀 (ATC)  有
中心出水 (CTS)  70 bar



HBT-40-R01-SK06 超声波刀柄图纸





HBT-40-R01-SK10 超声波刀柄图纸





HBT-40-R03-ER20 超声波刀柄图纸
