Werkzeughalter Ultraschall – Serie HBT HBT-40

HBT-Serie
♦ Gut geeignet für CNC-Fräs-, Bohr- und Schleifprozesse
♦ Ausgleichsqualität Grade G2.5
♦ Hohe Präzisions-Rundlaufgenauigkeit <5 μm
♦ 7/24-Kegelsystem
♦ Häufig verwendet in asiatischen Gebieten

Produktinformationen

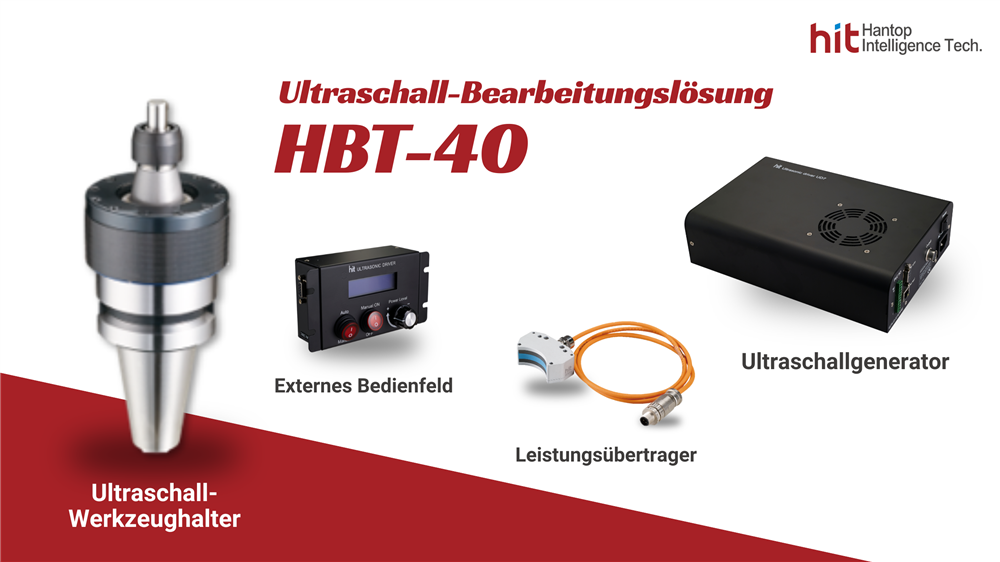

*Das Ultraschall-Werkzeughaltermodul umfasst einen Ultraschallgenerator, einen Ultraschall-Werkzeughalter, einen Leistungsübertrager sowie ein Externes Bedienfeld.


HBT-40 Ultraschall-Bearbeitungslösung: Lösung für die Bearbeitung fortschrittlicher Materialien

1. Das berührungslose / drahtlose Leistungsübertragungssystem ermöglicht hohe Drehzahlen und eignet sich für die hochpräzise Bearbeitung fortschrittlicher Materialien.

2. Das modulare Design bietet hohen Komfort und Flexibilität bei der Installation.

3. Die hochfrequente Ultraschallvibration ermöglicht eine hocheffiziente und qualitativ hochwertige Bearbeitungsleistung.

4. Ultraschallvibrationen reduzieren die Schnittkräfte und verlängern dadurch effektiv die Standzeit des Werkzeugs.

5. Das intelligente automatische Frequenznachführungssystem wurde speziell für fortschrittliche Materialien entwickelt und ist mit verschiedenen Bearbeitungswerkzeugen kompatibel.


HBT-40 Ultraschall-Werkzeughalter: Produktspezifikationen
Modell HBT-40
Auswuchtgüte G2.5
Rundlauf (4D) ≤ 5 µm
Betriebsfrequenz 20 ~ 34 kHz
Maximale Drehzahl 24.000 min-1
Spannzangentypen SK06 / SK10 / ER20
(gemessen mit hochpräziser Spannzange)
Gewicht 2 kg
Automatischer Werkzeugwechsel JA
Kühlmittel durch die Spindel 70 bar

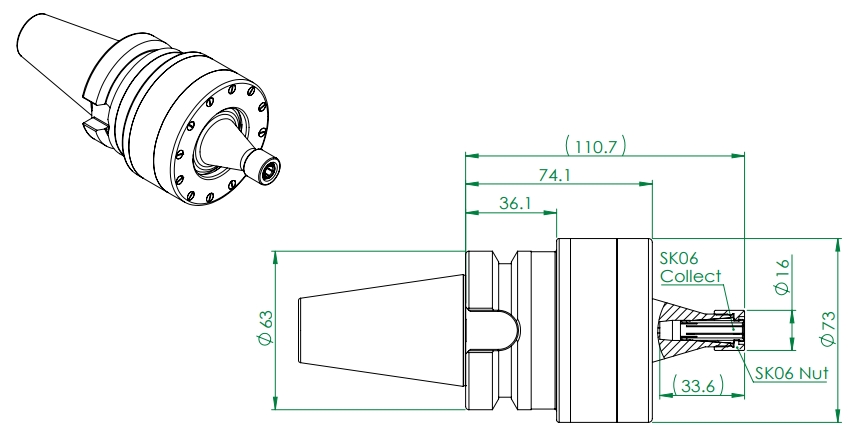

HBT-40-R01-SK06 Ultraschall-Werkzeughalter: Produktzeichnung & Abmessungen

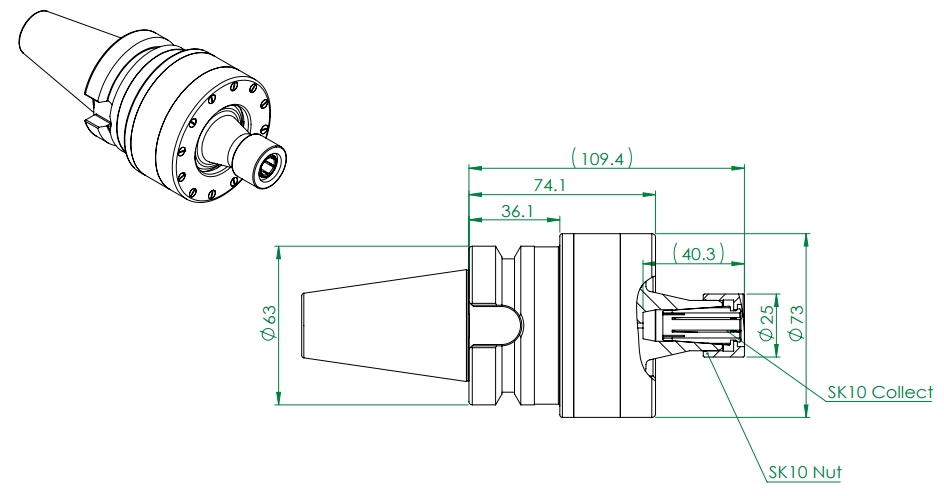

HBT-40-R01-SK10 Ultraschall-Werkzeughalter: Produktzeichnung & Abmessungen

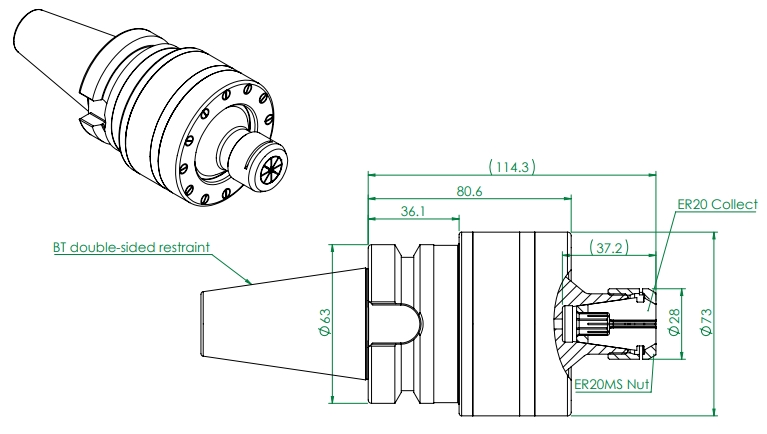

HBT-40-R03-ER20 Ultraschall-Werkzeughalter: Produktzeichnung & Abmessungen
