Werkzeughalter Ultraschall – Serie HSK HSK-E25

HSK-Serie
♦ Gut angewendet in CNC-Mikrobohr Prozessen
♦ Hohe Drehzahl bis zu 48.000 U/min
♦ ER 08 Spannzange: 1 bis 5 mm Werkzeugaufnahmekapazität
♦ Auswuchtqualität Grad G2.5
♦ HSK-Doppelbegrenzung mit hoher Stabilität und Steifigkeit
♦ Angewendet auf Mikrobohr Prozesse in Keramik, rostfreiem Stahl, Metallen und technischen Kunststoffen
♦ Angewendet auf Mikrobearbeitungs prozesse in der Halbleiter-, Elektronik- und Uhrenindustrie

Zurück zur Liste

Produktinformationen

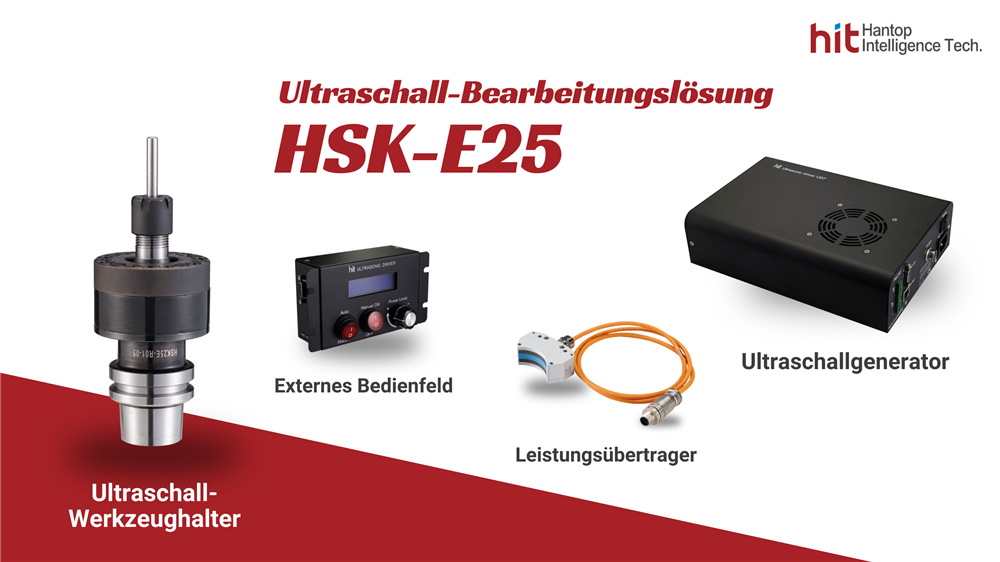

*Das Ultraschall-Werkzeughaltermodul umfasst einen Ultraschallgenerator, einen Ultraschall-Werkzeughalter, einen Leistungsübertrager sowie ein Externes Bedienfeld.

HSK-E25 Ultraschall-Bearbeitungslösung: Lösung für die Bearbeitung fortschrittlicher Materialien

1. Die extrem hohe Drehzahl eignet sich hervorragend für das Mikrolochebohren in fortschrittlichen Materialien wie Keramiken (SiC, Aluminiumoxid, Zirkonoxid), schwer zerspanbaren Metallen (Edelstahl, Titan), und technischen Kunststoffen (PEEK, PMMA).

2. Das berührungslose / drahtlose Leistungsübertragungssystem ermöglicht hohe Drehzahlen und eignet sich für die hochpräzise Bearbeitung fortschrittlicher Materialien.

3. Das modulare Design bietet hohen Komfort und Flexibilität bei der Installation.

4. Die hochfrequente Ultraschallvibration ermöglicht eine hocheffiziente und qualitativ hochwertige Bearbeitungsleistung.

5. Ultraschallvibrationen reduzieren die Schnittkräfte und verlängern dadurch effektiv die Standzeit des Werkzeugs.

6. Das intelligente automatische Frequenznachführungssystem wurde speziell für fortschrittliche Materialien entwickelt und ist mit verschiedenen Bearbeitungswerkzeugen kompatibel.

**HSK-E25 Ultraschall-Werkzeughalter: Produktspezifikationen**
Modell	HSK-E25
Auswuchtgüte	G2.5
Rundlauf (4D)	≤ 5 µm
Betriebsfrequenz	35 ~ 47 kHz
Maximale Drehzahl	48.000 min^-1
Spannzangentypen	ER08 (gemessen mit hochpräziser Spannzange)
Gewicht	0.2 kg
Automatischer Werkzeugwechsel	NEIN
Kühlmittel durch die Spindel	70 bar

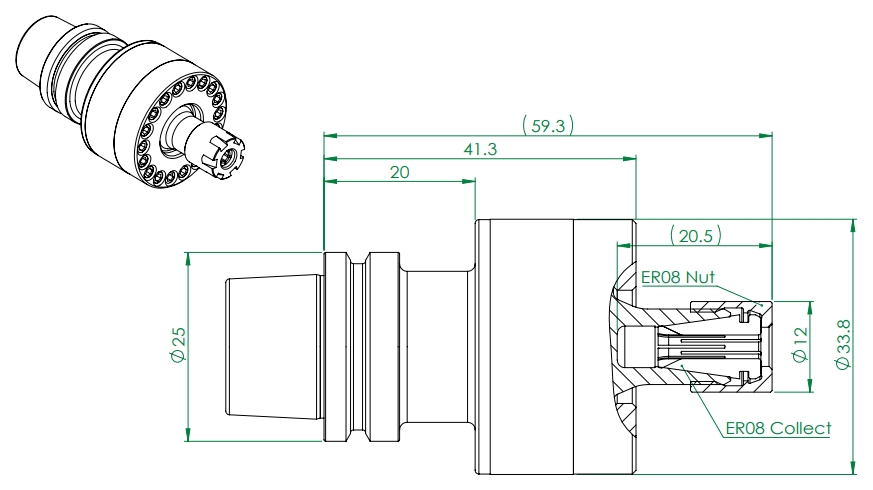

HSK-E25-R01-05 (ER08) Ultraschall-Werkzeughalter: Produktzeichnung & Abmessungen
