Werkzeughalter Ultraschall – Serie HSK HSK-E50

HSK-Serie
♦ Gut angewendet in CNC-Fräs-, Bohr- und Schleifprozessen
♦ Doppelte Einschränkung
♦ Bietet ein hohles Design, der Einstichmechanismus dringt in den Schaft ein, zieht sich fest und dehnt sich aus und passt sich der Hauptwelle an
♦ In der Regel angewendet in Hochgeschwindigkeits-, Hochpräzisionsbearbeitungen, insbesondere für Branchen wie Luft- und Raumfahrt, Automobil und Präzisionsformenbau
♦ Die HSK-Serie ist in Europa weit verbreitet.

Produktinformationen

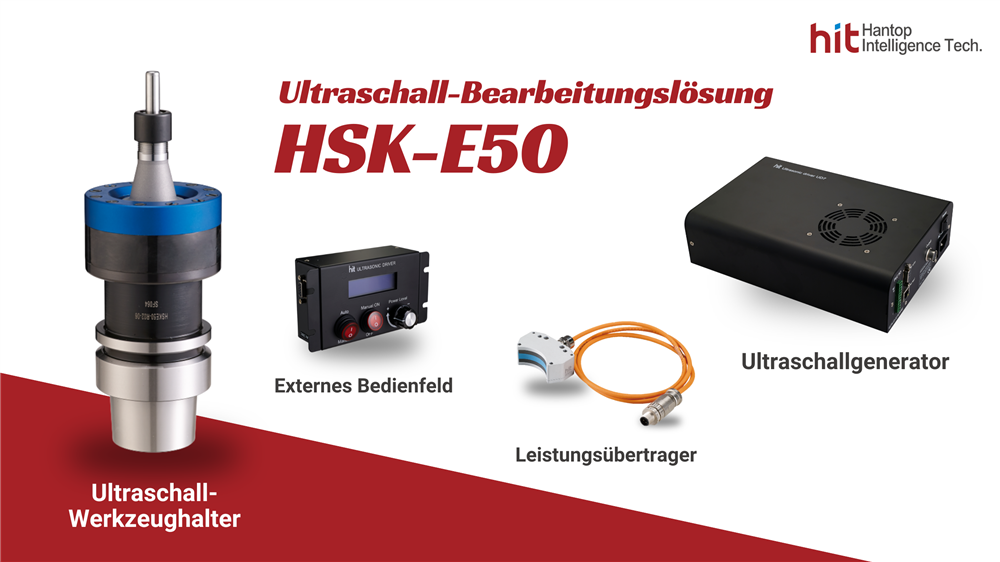

*Das Ultraschall-Werkzeughaltermodul umfasst einen Ultraschallgenerator, einen Ultraschall-Werkzeughalter, einen Leistungsübertrager sowie ein Externes Bedienfeld.


HSK-E50 Ultraschall-Bearbeitungslösung: Lösung für die Bearbeitung fortschrittlicher Materialien

1. Das berührungslose / drahtlose Leistungsübertragungssystem ermöglicht hohe Drehzahlen und eignet sich für die hochpräzise Bearbeitung fortschrittlicher Materialien.

2. Das modulare Design bietet hohen Komfort und Flexibilität bei der Installation.

3. Die hochfrequente Ultraschallvibration ermöglicht eine hocheffiziente und qualitativ hochwertige Bearbeitungsleistung.

4. Ultraschallvibrationen reduzieren die Schnittkräfte und verlängern dadurch effektiv die Standzeit des Werkzeugs.

5. Das intelligente automatische Frequenznachführungssystem wurde speziell für fortschrittliche Materialien entwickelt und ist mit verschiedenen Bearbeitungswerkzeugen kompatibel.


HSK-E50 Ultraschall-Werkzeughalter: Produktspezifikationen
Modell HSK-E50
Auswuchtgüte G2.5
Rundlauf (4D) ≤ 5 µm
Betriebsfrequenz 20 ~ 32 kHz
Maximale Drehzahl 30.000 min-1
Spannzangentypen SK06 / SK10
(gemessen mit hochpräziser Spannzange)
Gewicht 1.1 kg
Automatischer Werkzeugwechsel JA
Kühlmittel durch die Spindel 70 bar



HSK-E50-R02-SK06 Ultraschall-Werkzeughalter: Produktzeichnung & Abmessungen





HSK-E50-R02-SK10 Ultraschall-Werkzeughalter: Produktzeichnung & Abmessungen
