(图1. 使用汉鼎HSKE40超声波模组辅助Cr12MoV工具钢平面底铣工件)

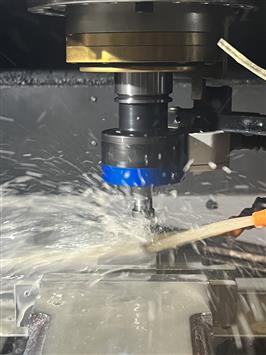

(图2. 使用汉鼎HSKE40超声波模组辅助Cr12MoV工具钢平面底铣实际加工过程)
(图3. 使用汉鼎HSKE40超声波模组辅助Cr12MoV工具钢平面底铣加工)
【汉鼎超声波】Cr12MoV工具钢平面底铣加工：测试目标
针对Cr12MoV工具钢的超声波辅助平面底铣加工，目标是在维持工件质量的前提下提升加工效率，并改善刀具寿命的稳定性。
【汉鼎超声波】Cr12MoV工具钢平面底铣加工：加工结果
Cr12MoV工具钢平面底铣加工：加工效率
- 通过汉鼎HSKE40超声波模组辅助加工，相较无超声波加工的传统刀具商建议参数，切削速度提升2倍。在每转进给固定的情况下，进给速度也随之提升2倍，加工时间缩短为原先的一半，从而高效完成Cr12MoV工具钢平面底铣加工。
Cr12MoV工具钢平面底铣加工：工件质量
(图4. 汉鼎超声波 vs. 无超声波：平面底铣Cr12MoV工具钢工件表面质量的测量结果比较)
- 根据加工测试结果，汉鼎发现是否使用超声波辅助对工件表面粗糙度（Ra）并没有直接影响。
- 真正影响表面粗糙度的关键在于铣刀加工路径pitch的大小。
- 通过减少加工路径pitch可以改善工件表面粗糙度，但这同时意味着铣刀需要走更多的加工路径，导致加工时间增加。
- 然而，超声波辅助加工的最大效益在于通过提升切削线速度，在固定进给条件下仍可缩短加工时间，从而在pitch减小时依然为客户带来整体效益的最大化。
Cr12MoV工具钢平面底铣加工：刀具寿命
(图5. 汉鼎超声波 vs. 无超声波：平面底铣Cr12MoV工具钢刀具磨耗状况比较)
- 通过汉鼎超声波模组辅助加工，有效降低切削阻力。对于硬钢材料的加工，刀具仅出现轻微磨耗，显微镜下观察几乎与新刀无差异。而未使用超声波加工的刀具则磨耗严重，甚至出现崩刃现象。
【汉鼎超声波】Cr12MoV工具钢平面底铣加工：超声波效益
🕜 加工效率 - 提升2倍
📈 工件质量 - 稳定
⚙️ 刀具寿命 - 稳定，刀具磨损下降
