Semiconductor G81 Perforación de Carburo de Silicio (SiC)

⚙️ Vida útil de la Herramienta - 11.5 veces más largo | 📈 Calidad del Agujero - 4 veces mejor (reducción del tamaño de las grietas en los bordes)
  • Dificultades en el Mecanizado
  • Beneficios del Mecanizado Ultrasónico
  • Aplicación Industrial
  • Volver a la Lista

¿Qué hace que el Carburo de Silicio (SiC) sea difícil de mecanizar?



El Carburo de Silicio (SiC) posee una excelente estabilidad química y mecánica con resistencia a altas temperaturas y a choques térmicos, lo que también lo convierte en un material ideal para productos de fabricación de semiconductores, como sustratos y cabezales de ducha.

Sin embargo, debido a la alta dureza y fragilidad del carburo de silicio, el riesgo de mecanizar SiC reside en una mala calidad del agujero con un gran tamaño de grietas en los bordes. Si la fuerza de corte no está bien controlada y el lavado de partículas cerámicas es deficiente, tanto la calidad del agujero como la vida útil de la herramienta se verán gravemente afectadas.





☑️ G81 Perforación de Carburo de Silicio (SiC): Información de Mecanizado


    G81 Perforación de Carburo de Silicio (SiC): Información de Mecanizado
  Material   Carburo de Silicio (SiC)
  Característica   Φ1.9 x 4mm (agujeros ciegos)
   *relación de aspecto 2.1x
  Proceso   Perforación
  Portaherramienta Ultrasónicos           HSKE40-R02-06
  Proceso y Parámetros de Mecanizado Ultrasónico       S 8,000rpm _ F 1mm/min _ Nivel de potencia ultrasónica 50%
  Perforación G73 (Q 0.02) hasta 1mm, y luego perforación G81 hasta 4mm

  *tiempo de proceso: 40 seg/por agujero
  Herramienta   #150 Φ1.9mm herramienta de rectificado de electrochapada con refrigeración a través del husillo



pieza de trabajo de carburo de silicio con G81 Perforación de Carburo de Silicio asistida por ultrasonido de HIT
(Figura 1. pieza de trabajo de carburo de silicio con G81 Perforación de Carburo de Silicio asistida por ultrasonido de HIT)





La meta de HIT en la G81 Perforación de Carburo de Silicio (SiC)


El objetivo es ver cómo la tecnología de mecanizado asistida por ultrasonido de HIT puede beneficiar la G81 Perforación de Carburo de Silicio (SiC) en términos de vida útil de la herramienta y calidad del agujero.






Resultados de G81 Perforación de Carburo de Silicio (SiC) asistido por ultrasonido de HIT



G81 Perforación de Carburo de Silicio (SiC): Vida útil de la Herramienta

el módulo de mecanizado ultrasónico HIT HSK-E40 se utilizó en la G81 Perforación de Carburo de Silicio, lo que ayudó a reducir considerablemente el desgaste de la herramienta
(Figura 2. el módulo de mecanizado ultrasónico HIT HSK-E40 se utilizó en la G81 Perforación de Carburo de Silicio, lo que ayudó a reducir considerablemente el desgaste de la herramienta)


la vida útil de la herramienta fue 11.5 veces más larga con la G81 Perforación de Carburo de Silicio asistida por ultrasonido de HIT
(Figura 3. la vida útil de la herramienta fue 11.5 veces más larga con la G81 Perforación de Carburo de Silicio asistida por ultrasonido de HIT)


*Proceso y parámetros originales sugeridos por el proveedor de herramientas: S 8,000rpm _ F 1mm/min _ Q 0.02mm _ G83
  • Con el ultrasonido de HIT, la microvibración de alta frecuencia en la dirección del eje Z ayudó a reducir la fuerza de corte.
  • La herramienta no estaba en contacto constante con la pieza de trabajo, y junto con la función de refrigeración a través del husillo, ayudó a eliminar el calor generado por el corte.
  • La vida útil de la herramienta puede ser así 11.5 veces más larga manteniendo una gran calidad del agujero.





G81 Perforación de Carburo de Silicio (SiC): Calidad del Agujeo

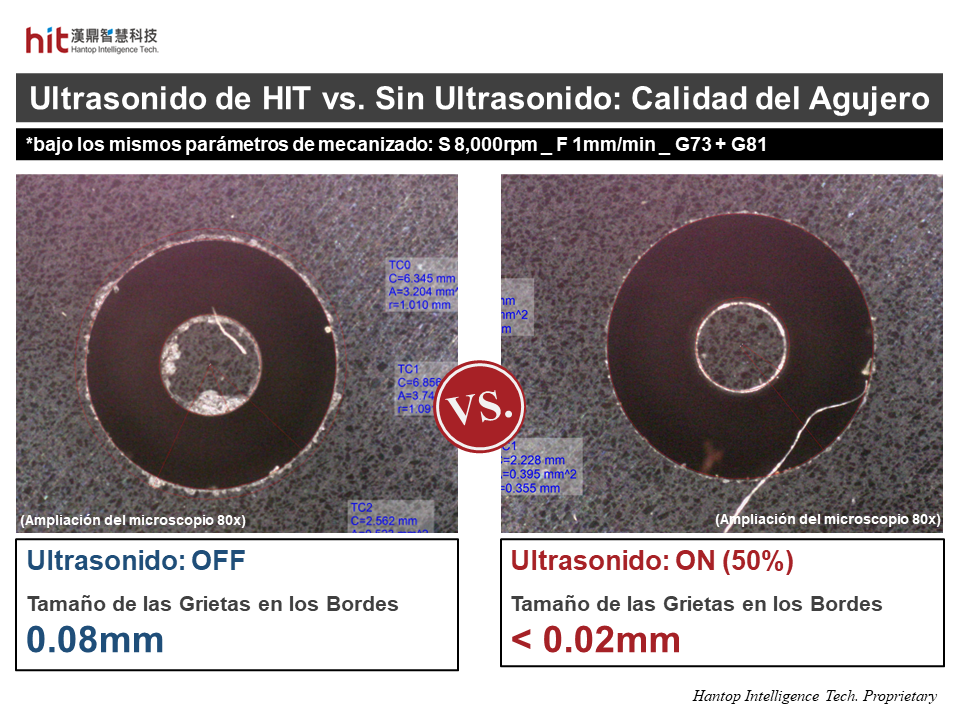

el módulo de mecanizado ultrasónico HIT HSK-E40 se utilizó en la G81 Perforación de Carburo de Silicio, lo que resultó en un tamaño más pequeño de las grietas en los bordes
(Figura 4. el módulo de mecanizado ultrasónico HIT HSK-E40 se utilizó en la G81 Perforación de Carburo de Silicio, lo que resultó en un tamaño más pequeño de las grietas en los bordes)


la calidad del agujero fue 4 veces mejor con la G81 Perforación de Carburo de Silicio asistida por ultrasonido de HIT
(Figura 5. la calidad del agujero fue 4 veces mejor con la G81 Perforación de Carburo de Silicio asistida por ultrasonido de HIT)


  • El mecanismo de mecanizado asistido por ultrasonido junto con el refrigeración a través del husillo permitió una mejor eliminación de partículas cerámicas en el proceso G81.
  • La gran reducción en la fuerza de corte y el calor de corte contribuyeron a un menor desgaste de la herramienta y una vida útil más larga, lo que ayudó a mantener una gran calidad del agujero.






Logros Tecnológicos del Mecanizado Ultrasonido de HIT


⚙️ Vida útil de la Herramienta - 11.5 veces más largo
📈 Calidad del Agujero - 4 veces mejor (reducción del tamaño de las grietas en los bordes)




G81 Perforación de Carburo de Silicio (SiC): Aplicación Industrial



La perforación de Carburo de Silicio (SiC) se aplica a menudo en la industria de Semiconductores, especialmente para cabezales de ducha de SiC, portadores de obleas de SiC, etc., como componentes clave en procesos de grabado o de películas delgadas.


El Carburo de Silicio (SiC) tiene una dureza de 9 en la escala de Mohs y es una opción excepcional de material para componentes mecánicos de alta precisión.

Este material posee una excelente estabilidad química y mecánica, con resistencia a altas temperaturas y a choques térmicos, lo que también lo convierte en un material ideal para productos de fabricación de semiconductores, como sustratos y cabezales de ducha.

Sin embargo, debido a la alta dureza y fragilidad del carburo de silicio, el riesgo de mecanizar el Carburo de Silicio reside en una mala calidad del agujero con un gran tamaño de grietas en los bordes y una corta vida útil de la herramienta.


¡Ahí fue cuando el Módulo de Mecanizado Ultrasónico de HIT vino a ayudar! HIT ofrece una solución integral para el mecanizado de materiales avanzados. Con la asistencia de la Tecnología de Mecanizado Ultrasónico de HIT, los clientes dejaron de preocuparse por la mala calidad del trabajo mientras intentaban acelerar el tiempo del proceso. La vida útil de la herramienta se puede mejorar considerablemente al mismo tiempo que mejora la calidad del agujero. HIT asegura a sus clientes no solo cumplir con sus requisitos, ¡sino también lograr resultados aún mejores!
