超音波加工ツールホルダ - HBTシリーズ HBT-30

HBTシリーズ
♦ ミリング、ドリリング、グラインディングプロセスにおいて優れた適用性
♦ バランス品質グレードG2.5
♦ 高精度のランナウト＜5μm
♦ 7/24 テーパーシステム
♦ BBT 統合デュアルリストレント
♦ アジア地域で一般的に使用されています

戻る

製品情報

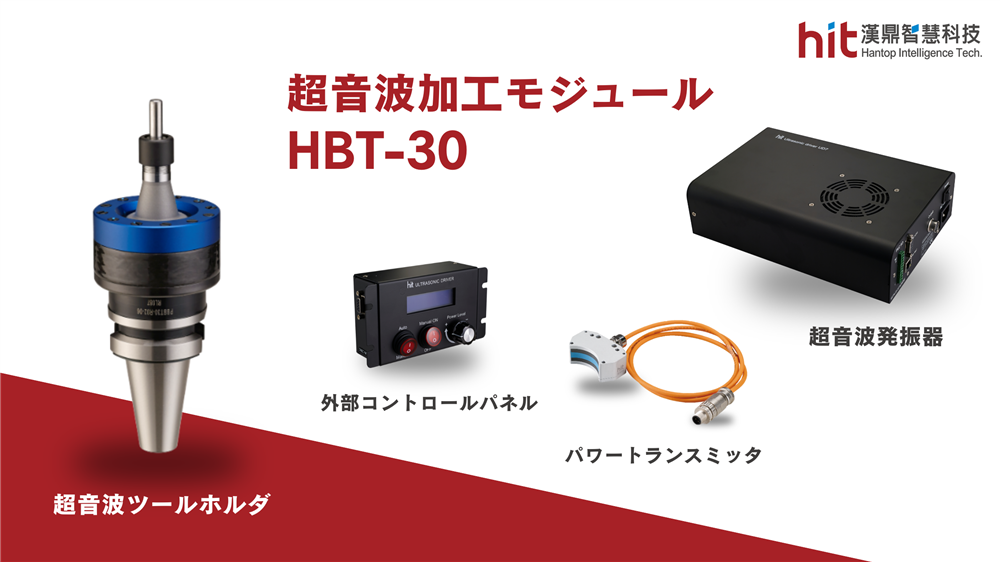

*超音波ツールホルダモジュールには、超音波発振器、超音波ツールホルダ、パワートランスミッタ、および外部コントロールパネルが含まれます。

HBT-30 超音波加工モジュール：先進材料加工のためのソリューション

1. 非接触・ワイヤレス電力伝送システムにより高回転数を実現し、高精度な先進材料加工に適しています。

2. モジュール設計により、設置時の利便性と柔軟性を提供します。

3. 超音波の高周波振動により、高効率かつ高品質な加工性能を実現します。

4. 超音波振動により切削抵抗を低減し、工具寿命を効果的に延長します。

5. 先進材料向けに開発されたインテリジェント自動周波数追従システムで、さまざまな加工工具に対応します。

**HBT-30 超音波ツールホルダ：製品仕様**
型式	HBT-30
バランス等級	G2.5
振れ精度 (4D)	≤ 5 µm
動作周波数	20 ~ 32 kHz
最大回転数	30,000 min^-1
コレット種類	SK06 / SK10 (高精度コレットで測定)
重量	0.9 kg
自動工具交換 (ATC)	YES
クーラントスルースピンドル (CTS)	70 bar

HBT-30-R02-SK06 超音波ツールホルダ：製品図面および寸法

HBT-30-R03-SK10 超音波ツールホルダ：製品図面および寸法
