超音波加工ツールホルダ - HBTシリーズ 拡張型HBT-40-R30

HBTシリーズ
♦ 深い穴あけプロセスに適しています
♦ バランス品質グレードG2.5
♦ 高精度のランナウト＜5μm
♦ 特殊な超音波スリムタイプツールホルダー
♦ スリムなデザインで干渉を防ぎ、精度を維持します
♦ CTSに対応可能
♦ 最大24000rpmの高回転速度
♦ キャビティフィーチャーに最適
♦ デュアルリストレント
♦ 狭いスペースのアプリケーションに最適な選択肢

製品情報

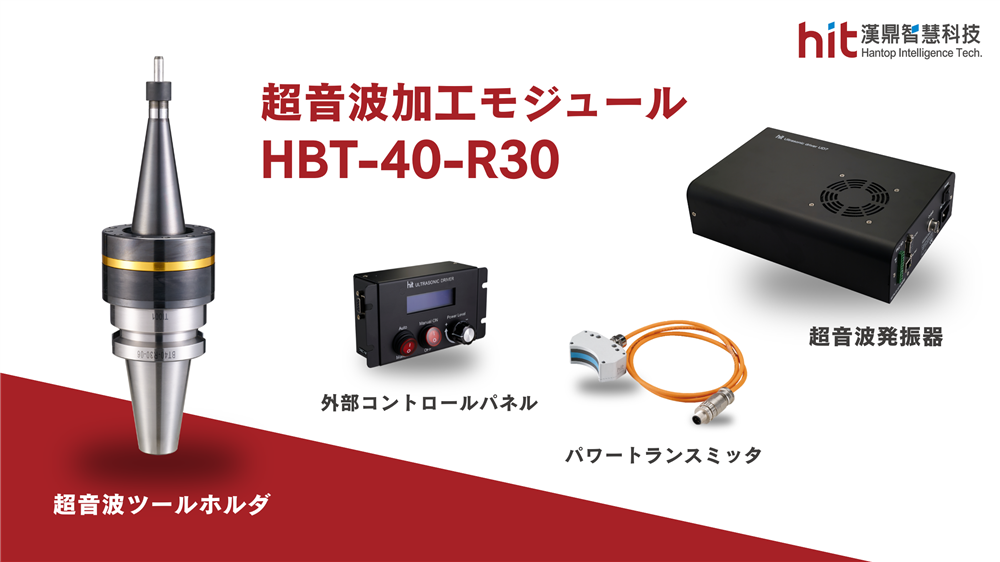

*超音波ツールホルダモジュールには、超音波発振器、超音波ツールホルダ、パワートランスミッタ、および外部コントロールパネルが含まれます。


HBT-40-R30 超音波加工モジュール：先進材料加工のためのソリューション

1. ノーズ径を小さくし、ノーズ長を延長することで、5軸CNC加工における干渉を低減します。深穴加工や微細加工など、狭小スペースでの加工に最適な選択です。

2. 非接触・ワイヤレス電力伝送システムにより高回転数を実現し、高精度な先進材料加工に適しています。

3. モジュール設計により、設置時の利便性と柔軟性を提供します。

4. 超音波の高周波振動により、高効率かつ高品質な加工性能を実現します。

5. 超音波振動により切削抵抗を低減し、工具寿命を効果的に延長します。

6. 先進材料向けに開発されたインテリジェント自動周波数追従システムで、さまざまな加工工具に対応します。


HBT-40-R30 超音波ツールホルダ：製品仕様
型式 HBT-40-R30
バランス等級 G2.5
振れ精度 (4D) ≤ 5 µm
動作周波数 20 ~ 34 kHz
最大回転数 24,000 min-1
コレット種類 SK06
(高精度コレットで測定)
重量 2.2 kg
自動工具交換 (ATC) YES
クーラントスルースピンドル (CTS) 70 bar

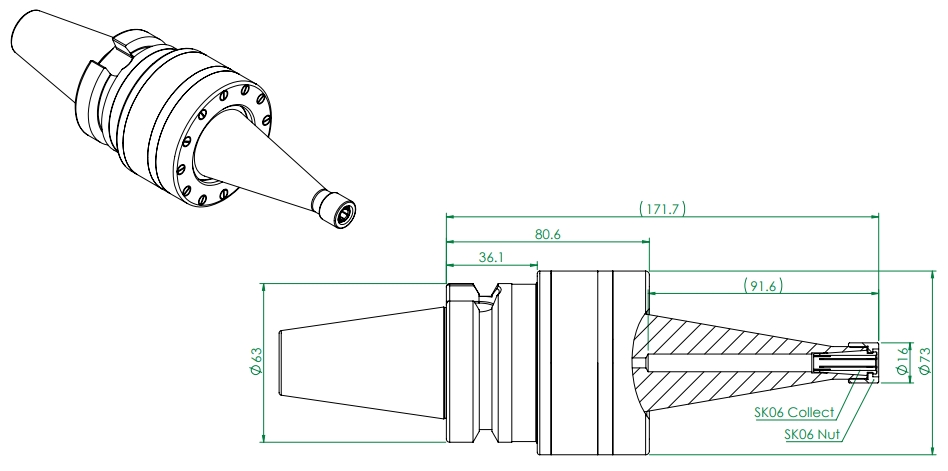

HBT-40-R30-SK06 超音波ツールホルダ：製品図面および寸法
