Portaherramienta Ultrasónicos – Serie de Rueda Portaherramienta de Rueda HBT-30

Serie de Rueda de Rectificado
♦ Especificaciones disponibles: HBT-30-W02 / HSK-E40-W02
♦ Adecuado para procesos de rectificado CNC, especialmente para piezas anulares utilizadas en equipos de fabricación de semiconductores (como anillos de cuarzo, platos portadores de SiC, etc.)
♦ Aumenta la eficiencia de mecanizado y tasa de remoción de material
♦ Rueda con fijación por rosca

Información del Producto

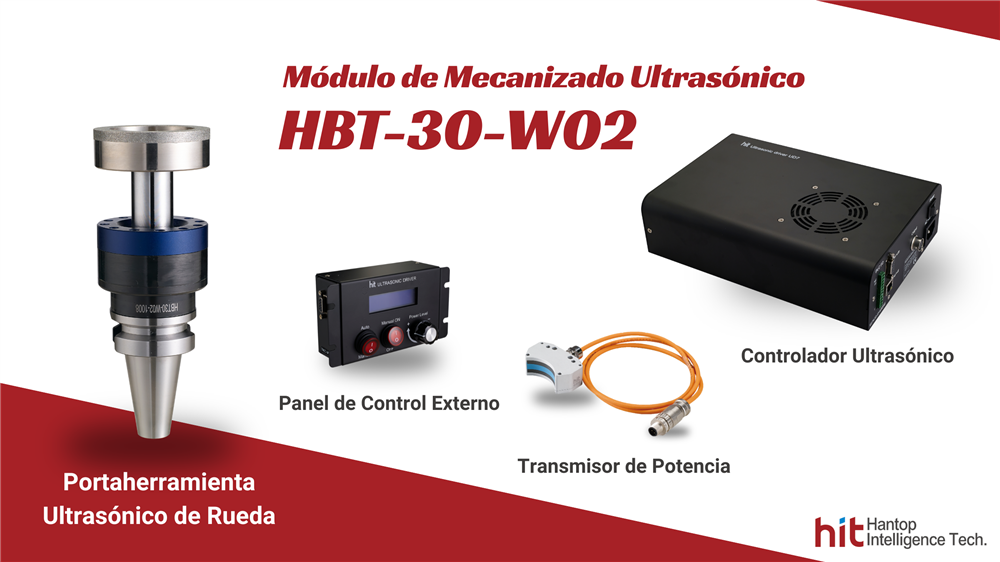

*El Módulo de Portaherramienta Ultrasónico de Rueda incluye: un Controlador Ultrasónico, un Portaherramienta Ultrasónico de Rueda, un Transmisor de Potencia y un Panel de Control Externo.



Módulo de Mecanizado Ultrasónico de Rueda HBT-30-W02 / HSK-E40-W02: Solución para el Procesamiento de Materiales Avanzados

1. El sistema de transmisión de potencia sin contacto/inalámbrico permite altas velocidades de rotación, adecuado para el mecanizado de alta precisión de materiales avanzados.

2. El diseño modular proporciona comodidad y flexibilidad durante la instalación.

3. La vibración ultrasónica de alta frecuencia ofrece un mecanizado de alta eficiencia y alta calidad.

4. La vibración ultrasónica reduce la fuerza de rectificado, prolongando eficazmente la vida útil de la Rueda.

5. El sistema inteligente de seguimiento automático de frecuencia está desarrollado para materiales avanzados.

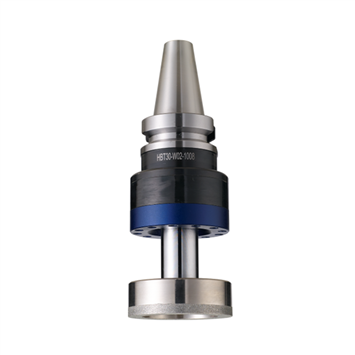

Portaherramienta Ultrasónico de Rueda HBT-30-W02 / HSK-E40-W02: Especificaciones del Producto
Modelo HBT-30-W02 / HSK-E40-W02
Grado de Calidad de Balanceo G2.5
Frecuencia de Operación 20 ~ 32 kHz
Velocidad Máxima de Rotación 12,000 RPM
Mecanismo de Bloqueo Bloqueo por rosca
Peso < 1 kg
Cambio Automático de Herramienta SÍ
Refrigerante a través del Husillo 70 bar




Portaherramienta Ultrasónico de Rueda HBT-30-W02-1008: Plano del Producto y Dimensiones





Portaherramienta Ultrasónico de Rueda HSK-E40-W02-1008: Plano del Producto y Dimensiones






【Selección de Ruedas】

💡Se recomienda adquirir también las ruedas de HIT para garantizar un rendimiento ultrasónico y modos de vibración óptimos.

Rueda tipo A



Rueda tipo B



Rueda tipo C



👉🏻 Vista previa de casos de aplicación del portamuelas ultrasónico:

Contáctenos si está buscando una mejor manera de mejorar la eficiencia del mecanizado, la calidad de la pieza de trabajo y la vida útil de la herramienta.


-
