Portaherramienta Ultrasónicos – Serie de Rueda Portaherramienta de Rueda HBT-40

Serie de Rueda de Rectificado
♦ Especificaciones disponibles: HBT-40-W01 / HSK-A63-W01
♦ Adecuado para procesos de rectificado CNC, especialmente para piezas anulares utilizadas en equipos de fabricación de semiconductores (como anillos de cuarzo, platos portadores de SiC, etc.)
♦ Aumenta la eficiencia de mecanizado entre 2 y 3 veces
♦ Aumenta la tasa de remoción de material más de 3 veces
♦ Rueda con fijación por rosca

Información del Producto

HBT-40-W01 / HSK-A63-W01

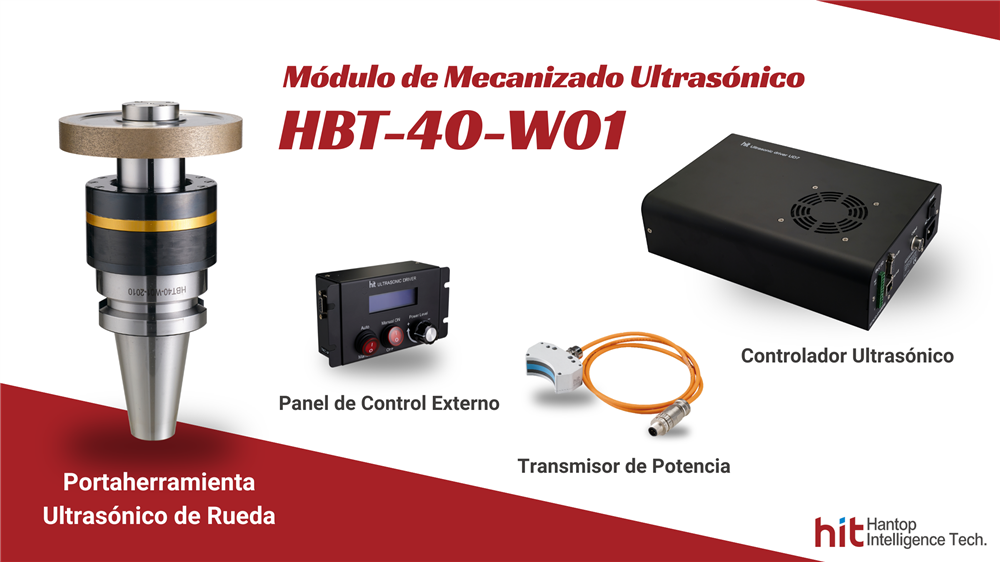

Portaherramientas de Rueda de Rectificado por Ultrasonido




【Especificaciones del Producto】

Modelo  HBT-40-W01 / HSK-A63-W01
Desviación (4D) <5μm
Frecuencia 20 kHz ~ 34 kHz
Velocidad Máxima 10,000 rpm
Tipo de Fijación Fijación por rosca
Peso 2.2 kg
Cambio Automático de Herramienta Sí
Refrigeración por Centro 70 bar



【Selección de Ruedas】

💡Se recomienda adquirir también las ruedas de HIT para garantizar un rendimiento ultrasónico y modos de vibración óptimos.


Rueda tipo A




Rueda tipo B




Rueda tipo C




Rueda tipo D



👉🏻 Vista previa de casos de aplicación del portamuelas ultrasónico:

----  Como el Arma Secreta para Ingresar en la Cadena de Suministro de la Industria de Semiconductores  ----

🔹 Mejor aplicado en el rectificado grueso de materiales avanzados para semiconductores.
🔹 Eficiencia de Mecanizado General: 2 - 3 veces mayor
🔹 Tasa de Eliminación de Material: Más de 3 veces mayor
🔹 Gran reducción en los costos de producción y en el consumo de energía.



【HBT-40 Portaherramientas de Rueda de Rectificado por Ultrasonido】Análisis de Beneficios de las Pruebas Preliminares


Se utilizó el Portaherramientas de Rueda de Rectificado por Ultrasonido HIT HBT-40 en el rectificado lateral de vidrio de cuarzo
(Figura 1. Se utilizó el Portaherramientas de Rueda de Rectificado por Ultrasonido HIT HBT-40 en el rectificado lateral de vidrio de cuarzo)




Rectificado Lateral Asistido por Ultrasonido de Vidrio de Cuarzo: Eficiencia de Mecanizado


Con el Portaherramientas de Rueda de Rectificado por Ultrasonido HIT HBT-40, la tasa de avance puede ser 2 veces mayor, manteniendo la calidad estable de la pieza de trabajo, lo que generó una eficiencia de mecanizado general 2 veces mayor
(Figura 2. Con el Portaherramientas de Rueda de Rectificado por Ultrasonido HIT HBT-40, la tasa de avance puede ser 2 veces mayor, manteniendo la calidad estable de la pieza de trabajo, lo que generó una eficiencia de mecanizado general 2 veces mayor)




Rectificado Lateral Asistido por Ultrasonido de Vidrio de Cuarzo: Calidad de la Pieza de Trabajo


Con el Portaherramientas de Rueda de Rectificado por Ultrasonido HIT HBT-40, el tamaño de las grietas en los bordes fue consistente en comparación con el proceso sin ultrasonido, incluso con una eficiencia 2 veces mayor
(Figura 3. Con el Portaherramientas de Rueda de Rectificado por Ultrasonido HIT HBT-40, el tamaño de las grietas en los bordes fue consistente en comparación con el proceso sin ultrasonido, incluso con una eficiencia 2 veces mayor)




Rectificado Lateral Asistido por Ultrasonido de Vidrio de Cuarzo: Desgaste de la Herramienta


Con el Portaherramientas de Rueda de Rectificado por Ultrasonido HIT HBT-40, la superficie de la rueda solo mostró un desgaste leve en comparación con el proceso sin ultrasonido, incluso con una eficiencia 2 veces mayor
(Figura 4. Con el Portaherramientas de Rueda de Rectificado por Ultrasonido HIT HBT-40, la superficie de la rueda solo mostró un desgaste leve en comparación con el proceso sin ultrasonido, incluso con una eficiencia 2 veces mayor)



Contáctenos si está buscando una mejor manera de mejorar la eficiencia del mecanizado, la calidad de la pieza de trabajo y la vida útil de la herramienta.

-
