超音波加工刀把 - HSK系列 HSK-A63

HSK系列
♦ 擅用於銑削、鑽孔、磨削
♦ 主軸傾斜角度為1/10;小腿傾斜度為9.98
♦ 雙重拘束
♦ 空心設計,拉削機構穿入刀桿擰緊並膨脹,適合主軸
♦ 通常用於有高轉速、高精度加工需求產業如航空、汽車、精密模具加工等行業
♦ 歐洲地區主流

產品資訊

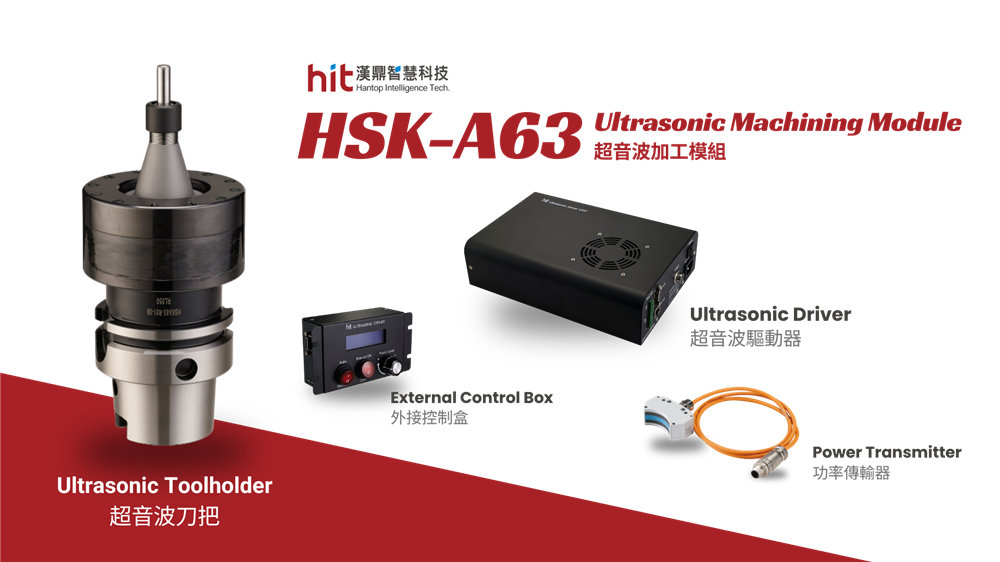

*超音波刀把模組內含:超音波驅動器、超音波刀把、功率傳輸器,以及外接控制盒。



【HSK-A63 超音波刀把模組】先進材料加工解決方案


1. 非接觸式電能傳輸系統允許高轉速,適用於高精度先進材料加工。

2. 模組化設計,擁有安装的便利性和靈活性。

3. 超音波高頻率振動來的高效率、高品質加工性能。

4. 超音波振動降低切削阻力,有效延長刀具壽命

5. 針對先進材料開發高效智能自動追頻系統,適用於各式加工刀具。



HSK-A63 超音波刀把 : 產品規格
型號 HSK-A63
動平衡等級 G2.5
刀具偏擺 (4D) ≤ 5 µm
工作頻率 20 ~ 34 kHz
最高轉速 24,000 RPM
筒夾形式 SK06 / SK10 / ER20
(使用高精度等級筒夾)
重量 2 kg
自動換刀 (ATC)
中心出水 (CTS) 70 bar



HSK-A63-R01-SK06 超音波刀把圖面

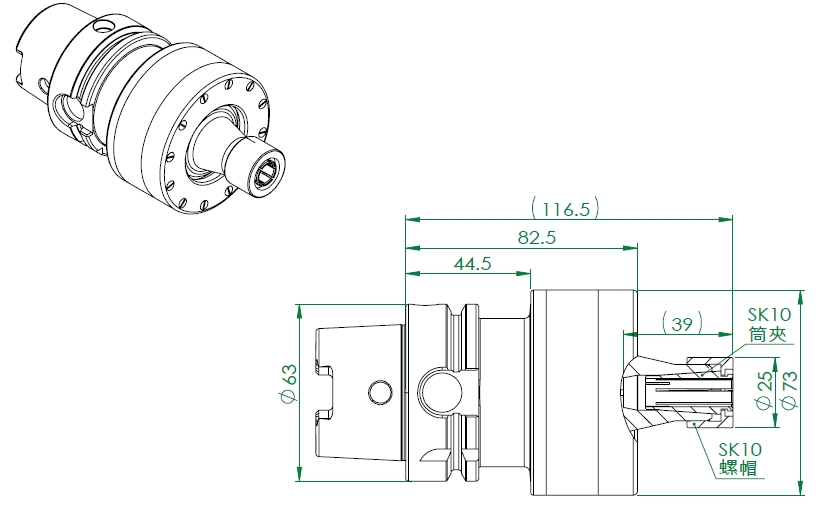

HSK-A63-R01-SK10 超音波刀把圖面

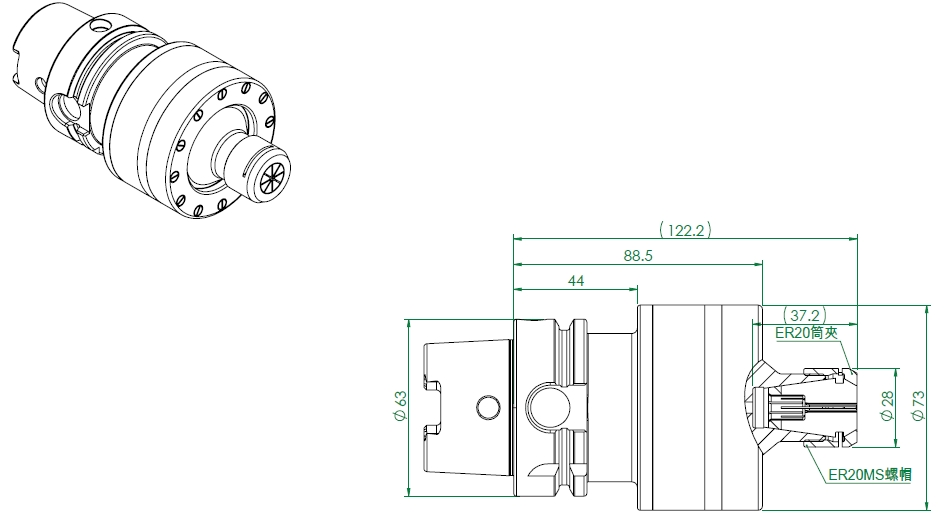

HSK-A63-R03-ER20 超音波刀把圖面
