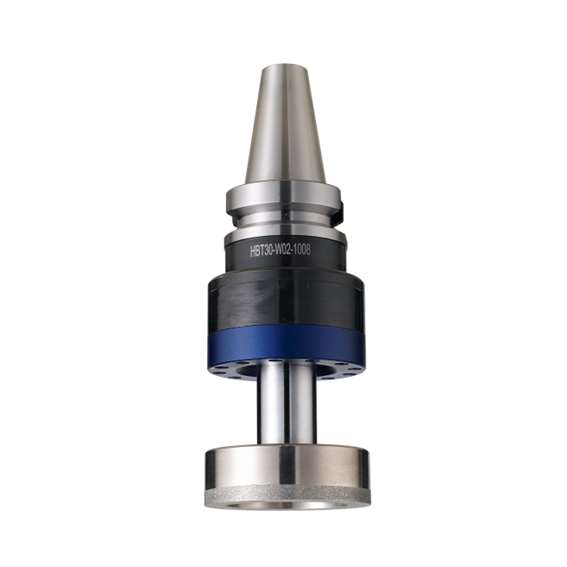

超音波加工ツールホルダ - 研削砥石シリーズ 研削砥石ツールホルダ HBT-30

研削砥石シリーズ
♦ 提供規格：HBT-30-W02 / HSK-E40-W02
♦ CNC研削加工に適用し、半導体製造装置のリング部品（石英リング、SiCウェーハキャリアなど）の加工に使用
♦ 加工効率、材料除去率を2～3倍向上
♦ ネジ固定式砥石

製品情報

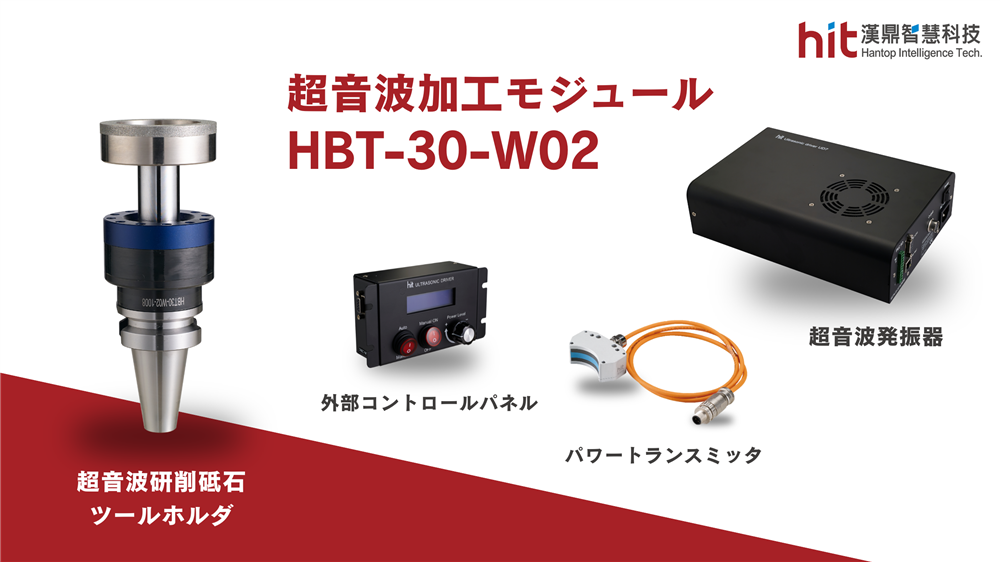

*超音波研削砥石ツールホルダモジュールには、超音波発振器、超音波研削砥石ツールホルダ、パワートランスミッタ、および外部コントロールパネルが含まれます。


HBT-30-W02 / HSK-E40-W02 超音波加工モジュール：先進材料加工のためのソリューション

1. 非接触・ワイヤレス電力伝送システムにより高回転数を実現し、高精度な先進材料加工に適しています。

2. モジュール設計により、設置時の利便性と柔軟性を提供します。

3. 超音波の高周波振動により、高効率かつ高品質な加工性能を実現します。

4. 超音波振動により研削抵抗を低減し、研削砥石の寿命を効果的に延長します。

5. 先進材料向けに開発されたインテリジェント自動周波数追従システムを搭載しています。


HBT-30-W02 / HSK-E40-W02 超音波研削砥石ツールホルダ：製品仕様
型式 HBT-30-W02 / HSK-E40-W02
バランス等級 G2.5
動作周波数 20 ~ 32 kHz
最大回転数 12,000 min-1
固定方式 ボルト固定
重量 < 1 kg
自動工具交換 (ATC) YES
クーラントスルースピンドル (CTS) 70 bar



HBT-30-W02-1008 超音波研削砥石ツールホルダ：製品図面および寸法





HSK-E40-W02-1008 超音波研削砥石ツールホルダ：製品図面および寸法







【砥石選定】

💡超音波性能と振動モードの最適一致を確保するため、砥石は漢鼎から同時購入することを推奨します。

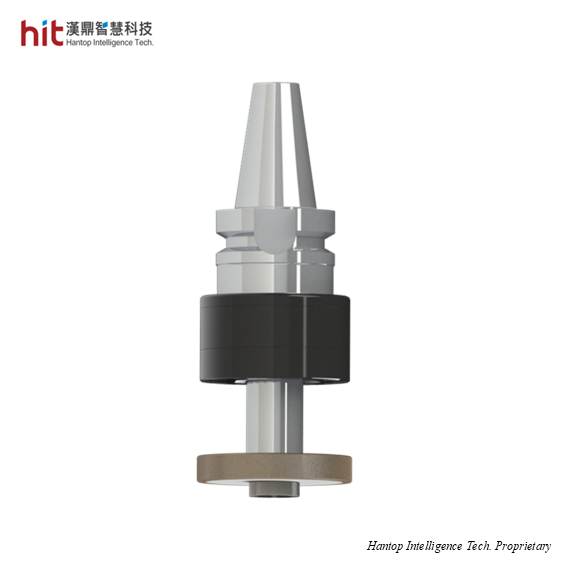

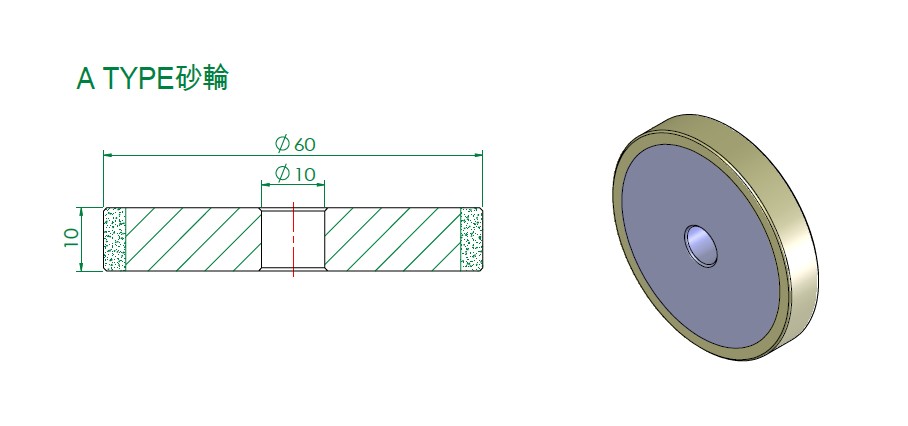

Aタイプ砥石

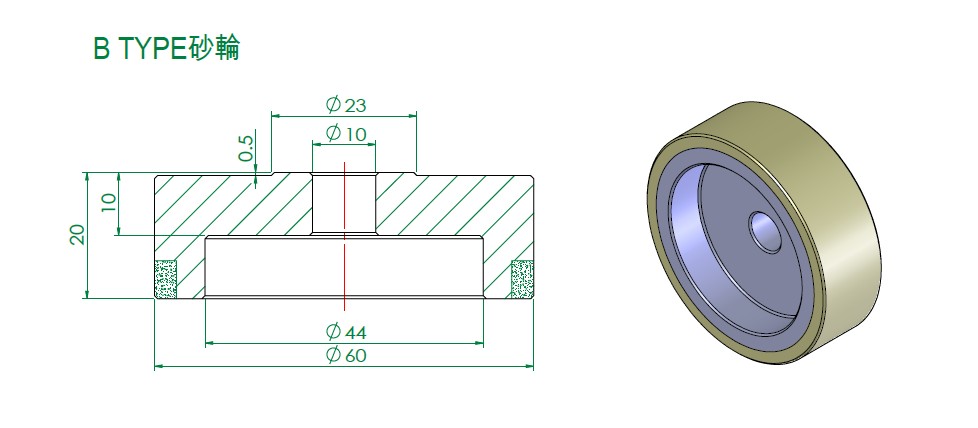

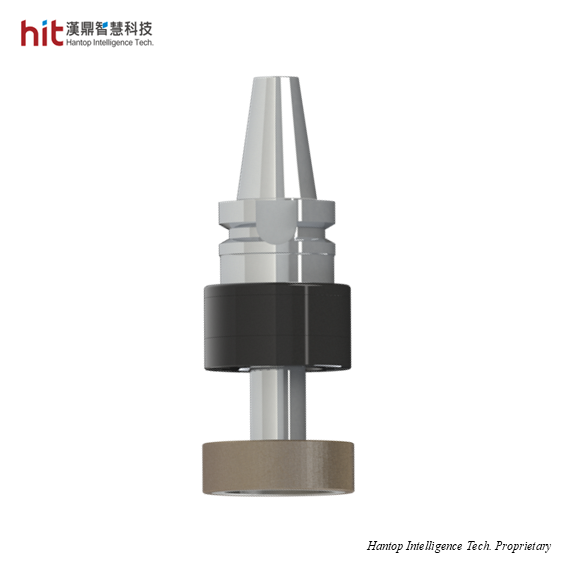

Bタイプ砥石

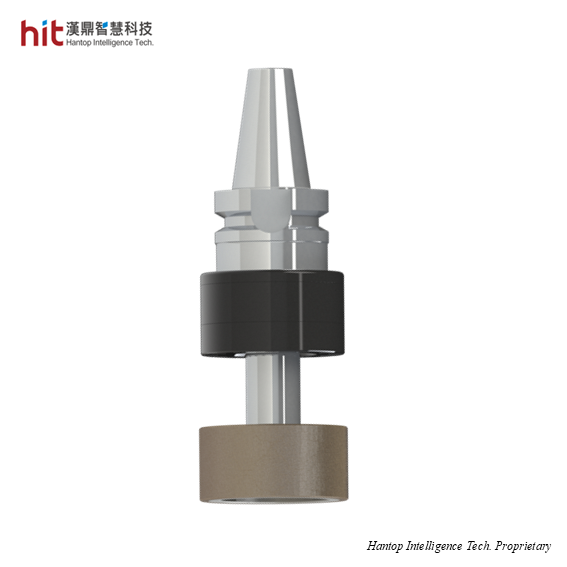

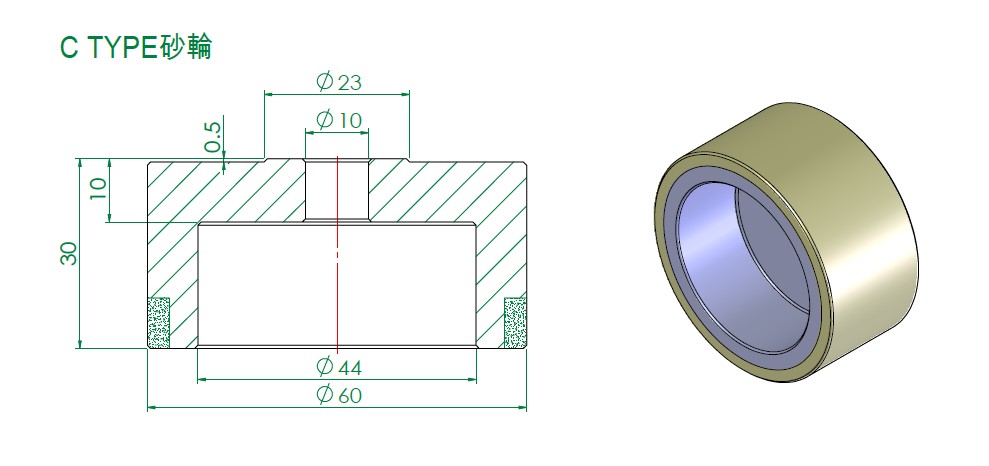

Cタイプ砥石



👉🏻 超音波砥石ホルダーの応用事例を先行公開：

加工効率、ワーク品質、およびツールの寿命を向上させ、企業の持続可能なESGトレンドに対応します。お気軽にお問い合わせください。

-
