超音波加工ツールホルダ - 研削砥石シリーズ 研削砥石ツールホルダ HBT-40

研削砥石シリーズ
♦ 提供規格：HBT-40-W01 / HSK-A63-W01
♦ CNC研削加工に適用し、半導体製造装置のリング部品（石英リング、SiCウェーハキャリアなど）の加工に使用
♦ 加工効率を2～3倍向上
♦ 材料除去率を3倍以上向上
♦ ネジ固定式砥石

製品情報

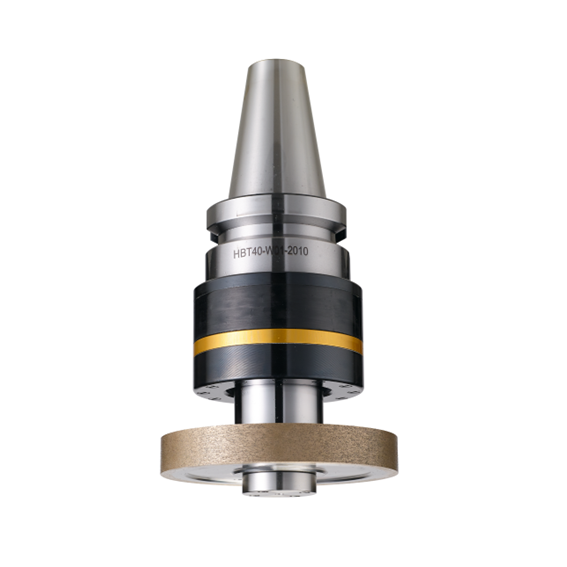

HBT-40-W01 / HSK-A63-W01

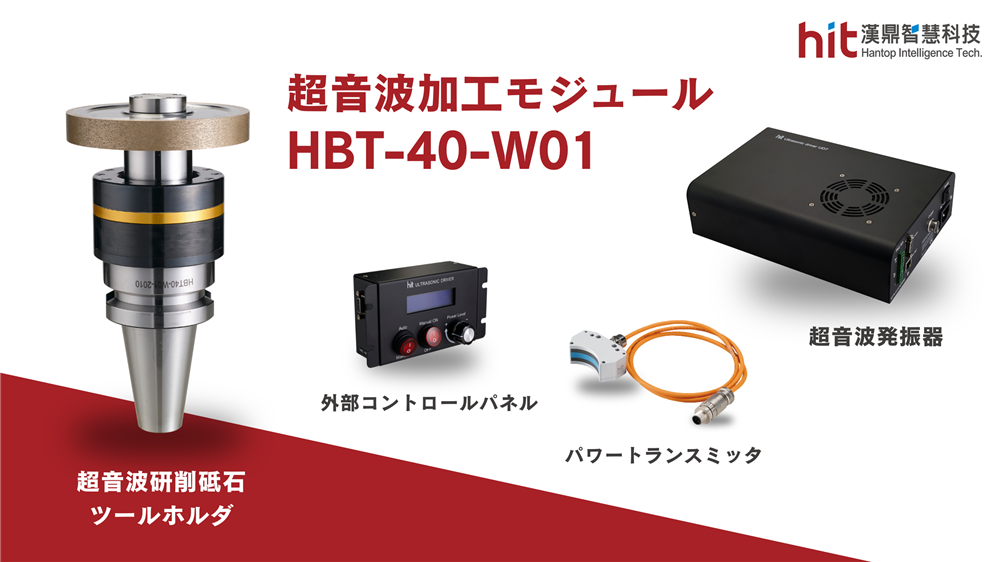

超音波研削砥石ツールホルダ




【製品仕様】

型式  HBT-40-W01 / HSK-A63-W01
工具振れ (4D) <5μm
動作周波数 20 kHz ~ 34 kHz
最高回転数 10,000 min-1
固定方式 ネジ固定
重量 2.2 kg
自動工具交換 対応
センタークーラント (CTS) 70 bar



【砥石選定】

💡超音波性能と振動モードの最適一致を確保するため、砥石は漢鼎から同時購入することを推奨します。


Aタイプ砥石




Bタイプ砥石




Cタイプ砥石




Dタイプ砥石



👉🏻 超音波砥石ホルダーの応用事例を先行公開：

----  半導体業界のサプライチェーンに進出するための秘密兵器として  ----


🔹 半導体の高度材料の荒加工に最適。
🔹 全体の加工効率：2～3倍向上
🔹 材料除去率：3倍以上向上
🔹 生産コストとエネルギー消費の大幅削減。




【HBT-40 超音波研削砥石ツールホルダ】予備試験からの利益分析


HIT HBT-40 超音波研削砥石ツールホルダを使用して、石英ガラスの側面研削を行いました
(図1. HIT HBT-40 超音波研削砥石ツールホルダを使用して、石英ガラスの側面研削を行いました)




超音波補助による石英ガラスの側面研削：加工効率


HIT HBT-40 超音波研削砥石ツールホルダを使用することで、ワークピースの品質を安定させた状態で、送り速度が2倍に向上し、全体の加工効率も2倍になりました
(図2. HIT HBT-40 超音波研削砥石ツールホルダを使用することで、ワークピースの品質を安定させた状態で、送り速度が2倍に向上し、全体の加工効率も2倍になりました)




超音波補助による石英ガラスの側面研削：ワークピースの品質


HIT HBT-40 超音波研削砥石ツールホルダを使用することで、超音波を使用しない場合と比較して、エッジクラックのサイズが2倍の効率でも一貫していました
(図3. HIT HBT-40 超音波研削砥石ツールホルダを使用することで、超音波を使用しない場合と比較して、エッジクラックのサイズが2倍の効率でも一貫していました)




超音波補助による石英ガラスの側面研削：工具の摩耗


HIT HBT-40 超音波研削砥石ツールホルダを使用することで、超音波を使用しない場合と比較しても、2倍の効率で研削砥石の表面の摩耗がわずかでした
(図4. HIT HBT-40 超音波研削砥石ツールホルダを使用することで、超音波を使用しない場合と比較しても、2倍の効率で研削砥石の表面の摩耗がわずかでした)



加工効率、ワーク品質、およびツールの寿命を向上させ、企業の持続可能なESGトレンドに対応します。お気軽にお問い合わせください。

-
