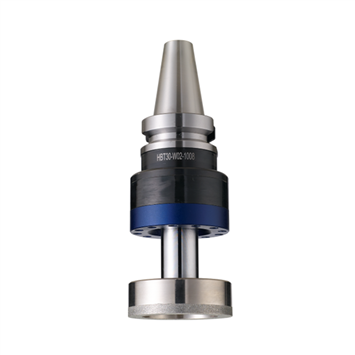

超音波加工刀把 - 砂輪系列 砂輪刀把 HBT-30-W02

砂輪系列
♦ 規格提供 : HBT-30-W02 / HSK-E40-W02
♦ 適用於CNC研磨加工,針對半導體製程設備之環狀零件(如石英環、碳化矽晶圓承載盤等)加工使用
♦ 更高的加工效率、材料移除率
♦ 螺紋鎖固砂輪

產品資訊


*超音波砂輪刀把模組內含:超音波驅動器、超音波砂輪刀把、功率傳輸器,以及外接控制盒。





【HBT-30-W02 / HSK-E40-W02 超音波砂輪刀把模組】先進材料加工解決方案


1. 非接觸式電能傳輸系統允許高轉速,適用於高精度先進材料加工。

2. 模組化設計,擁有安装的便利性和靈活性。

3. 超音波高頻率振動來的高效率、高品質加工性能。

4. 超音波振動降低磨削阻力,有效延長砂輪壽命

5. 針對先進材料開發高效智能自動追頻系統





HBT-30-W02 / HSK-E40-W02 超音波砂輪刀把 : 產品規格
型號 HBT-30-W02 / HSK-E40-W02
動平衡等級 G2.5
工作頻率 20 ~ 32 kHz
最高轉速 12,000 RPM
鎖固形式 螺紋鎖固
重量 < 1 kg
自動換刀 (ATC)
中心出水 (CTS)  70 bar

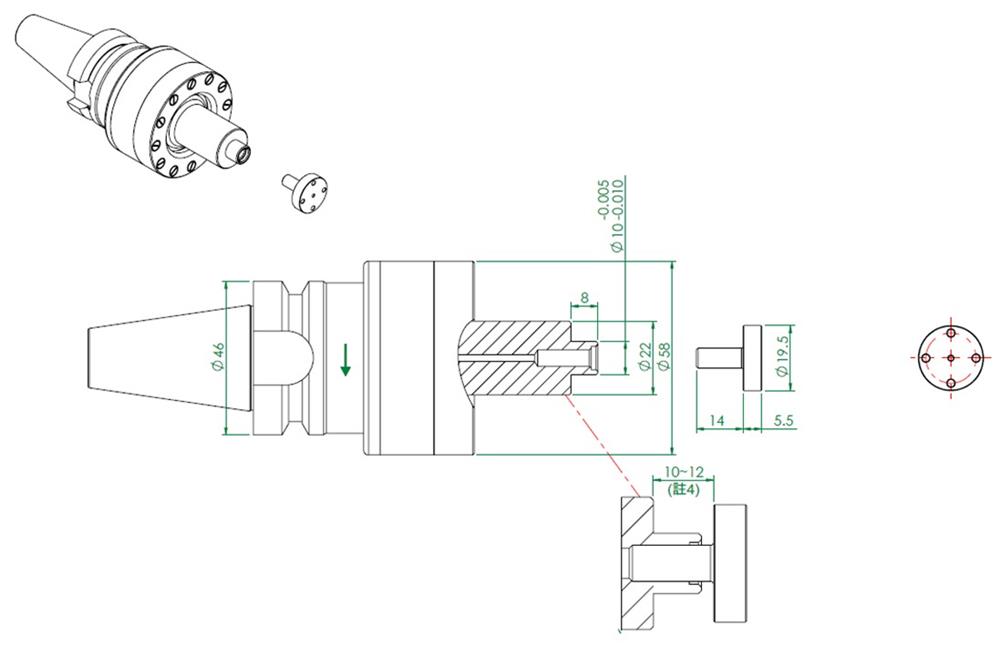

HBT-30-W02-1008 超音波砂輪刀把圖面

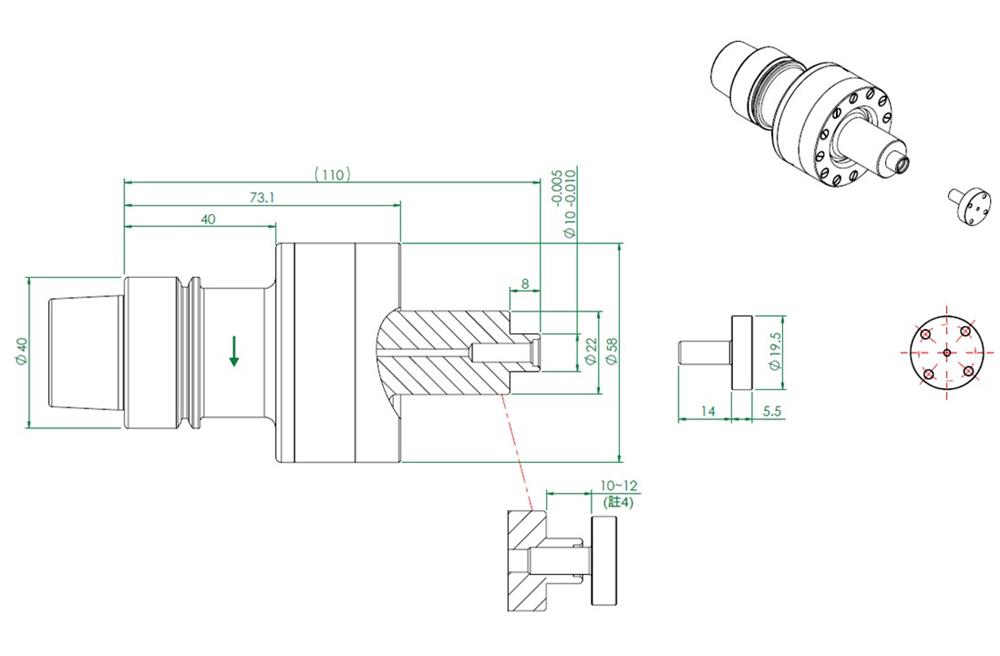

HSK-E40-W02-1008 超音波砂輪刀把圖面






【砂輪選型】

💡建議同時向漢鼎採購砂輪,以確保超音波性能與振動模態達到最佳一致性。

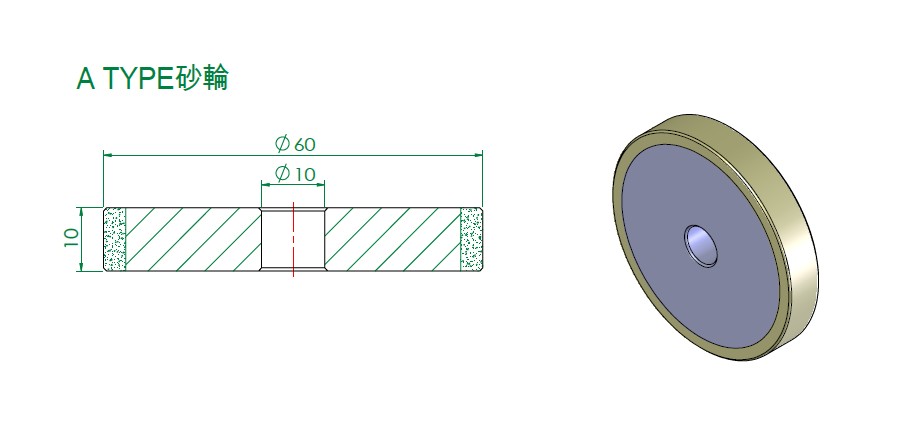

A型砂輪

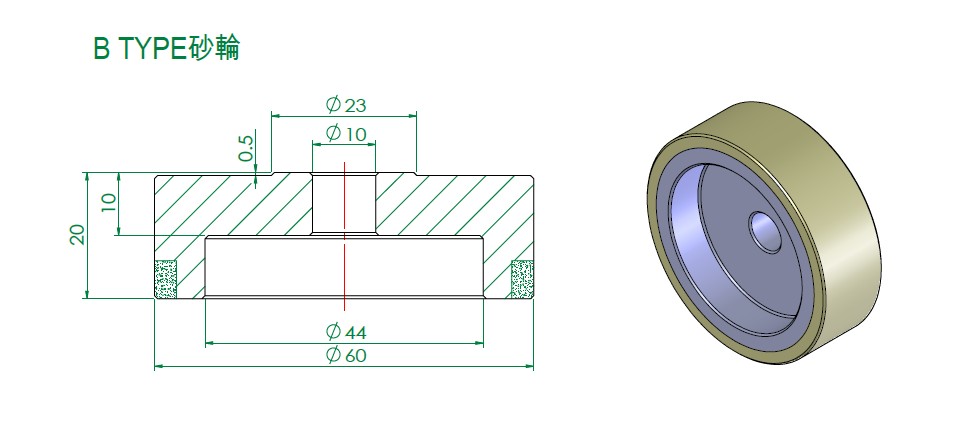

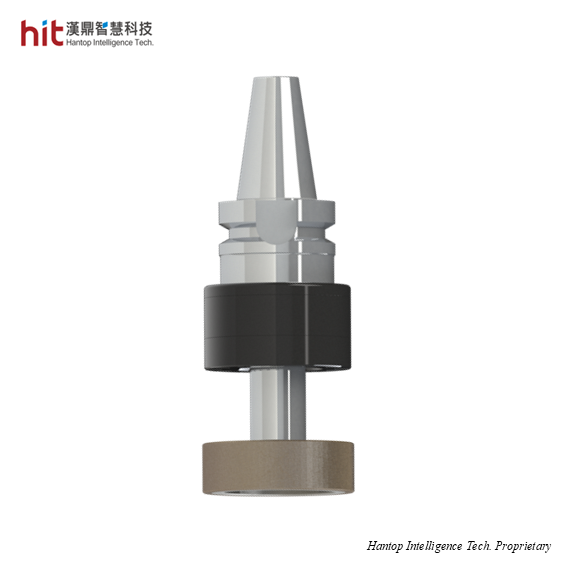

B型砂輪

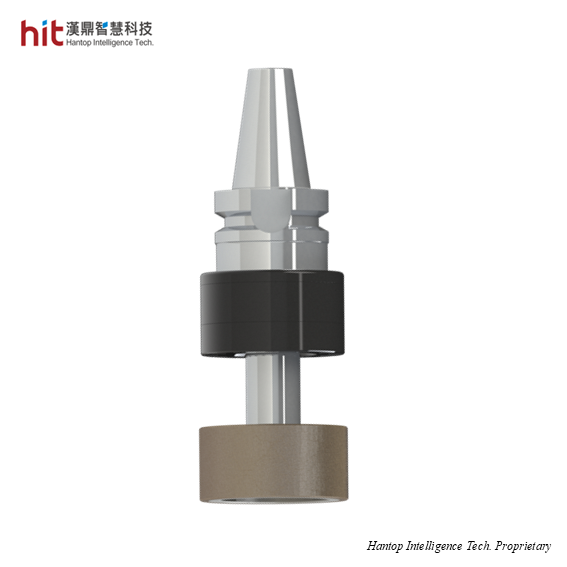

C型砂輪



👉🏻 超音波砂輪刀把應用案例搶先看:
改善加工效率、工件品質及刀具壽命,順應企業永續ESG趨勢:歡迎聯絡我們


-
