氧化鋁（Aluminum Oxide，Al2O3）陶瓷微鑽孔加工：加工痛點



氧化鋁陶瓷（Aluminum Oxide，Al2O3）良好的耐化學性及熱穩定性，使它廣泛地被應用在半導體製程中（如蝕刻、薄膜等），作為關鍵製程零件之材料，如陶瓷靜電吸盤（ESC，E-chuck，ceramic Electrostatic Chuck）、陶瓷showerheads、陶瓷CEL、陶瓷噴嘴、噴頭等。

然而，氧化鋁陶瓷的高硬脆性特質為許多加工業者帶來極大的挑戰。尤其針對深孔薄壁特徵的加工，若是沒有適當控制鑽削時的推力（thrust force）和扭矩（torque），可能會造成嚴重脆裂邊（edge-cracks）及次表面裂紋（subsurface damages）。




☑️ 氧化鋁陶瓷（Aluminum Oxide，Al2O3）加工資訊


    氧化鋁陶瓷（Aluminum Oxide，Al2O3）加工資訊
  材料   99.7% 氧化鋁陶瓷（Aluminum Oxide, Al2O3）
  特徵   Φ0.3 x 5.5mm (盲孔)
  *徑深比 18x
  工法   微鑽孔加工
  超音波刀把   　     HSKE40-R02-06
  機台轉速   11,000 ~ 13,000 rpm

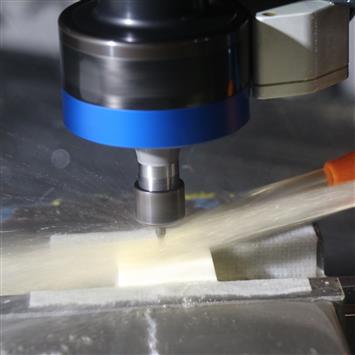

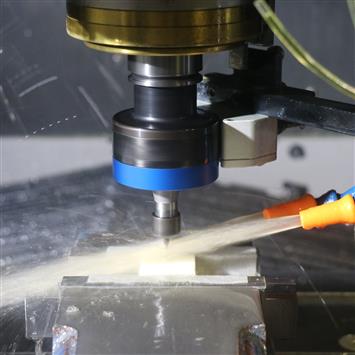

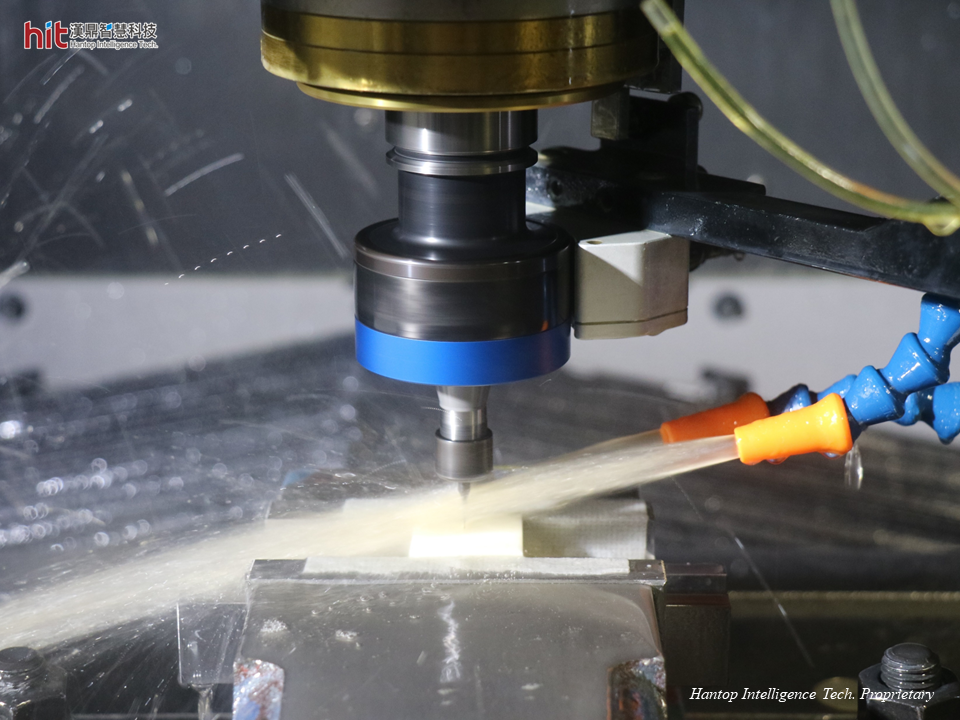

(圖1. 使用漢鼎超音波HSK-E40模組輔助氧化鋁Aluminum Oxide陶瓷微鑽孔加工)

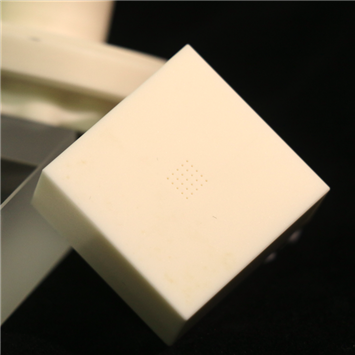

(圖2. 漢鼎超音波輔助氧化鋁Aluminum Oxide陶瓷微鑽孔加工工件)





【漢鼎超音波】氧化鋁（Aluminum Oxide，Al2O3）陶瓷微鑽孔加工：測試目標


針對氧化鋁陶瓷（Aluminum Oxide，Al2O3）的超音波輔助微鑽孔（盲孔）加工測試，目標為提升加工效率，並改善工件鑽孔品質，同時維持刀具壽命的穩定度。



【漢鼎超音波】氧化鋁（Aluminum Oxide，Al2O3）陶瓷微鑽孔加工：加工結果


氧化鋁（Aluminum Oxide，Al2O3）陶瓷微鑽孔加工：加工效率

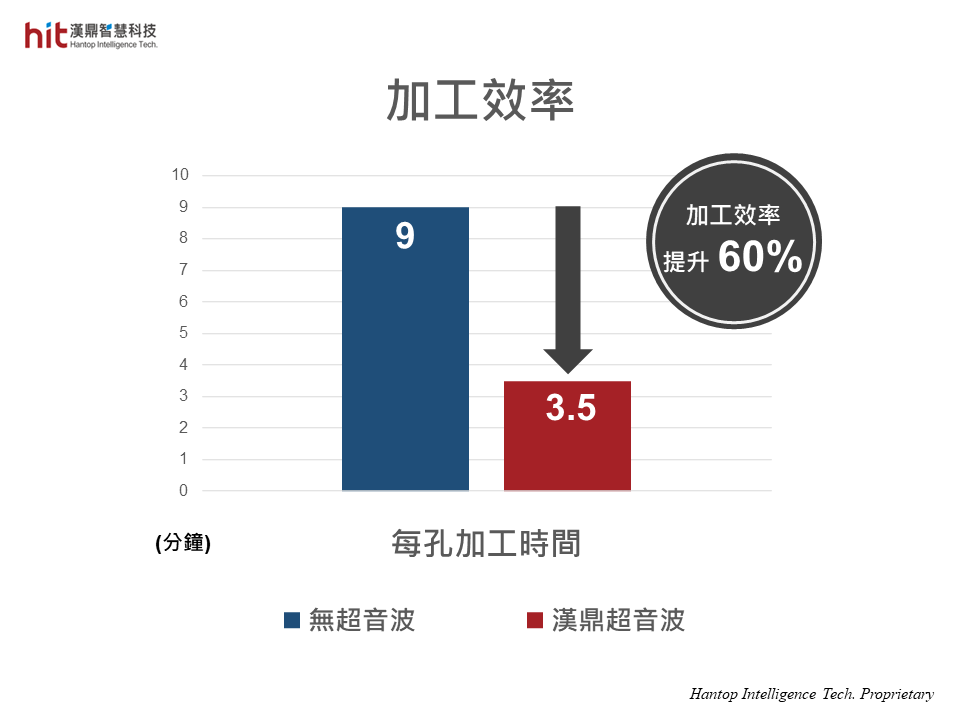

(圖3. 使用漢鼎超音波HSKE40模組輔助氧化鋁Aluminum Oxide陶瓷微鑽孔盲孔加工, 每孔加工效率提升60%)


  • 使用漢鼎超音波，搭配優化後加工參數（S12,000rpm；F2mm/min），加工時間從原本的每孔9分鐘，縮短至每孔3.5分鐘，整體加工效率提升60%。





氧化鋁（Aluminum Oxide，Al2O3）陶瓷微鑽孔加工：鑽孔品質

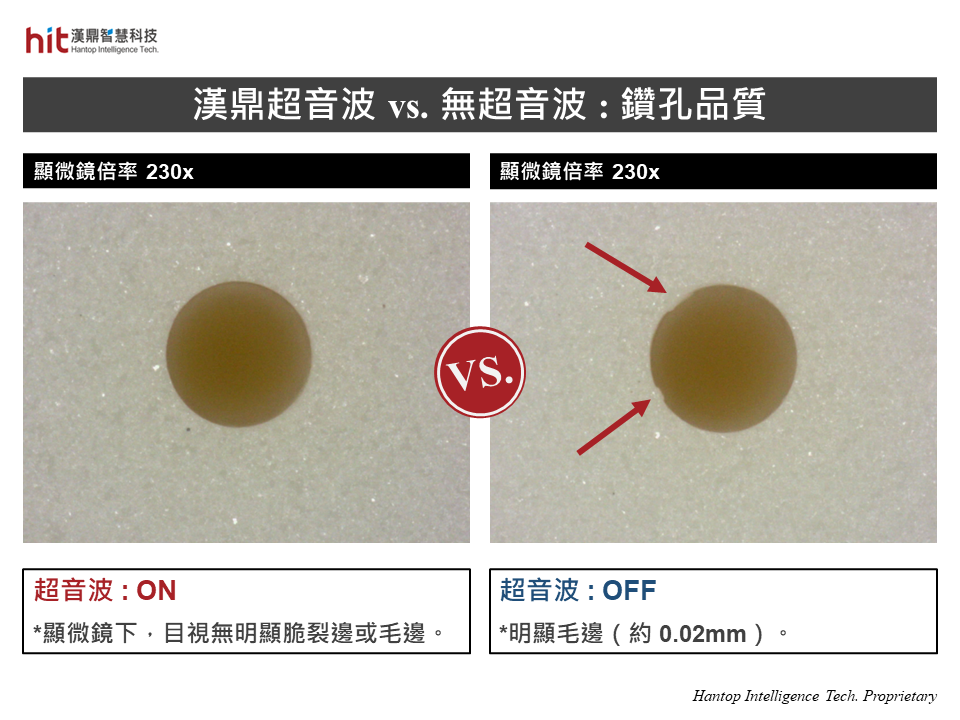

(圖4. 使用漢鼎超音波HSKE40模組輔助氧化鋁Aluminum Oxide陶瓷微鑽孔盲孔加工, 顯微鏡下之微鑽孔, 目視無明顯脆裂邊或毛邊)


  •





【漢鼎超音波】氧化鋁（Aluminum Oxide，Al2O3）陶瓷微鑽孔加工：超音波效益


🕜 加工效率 - 提升60%
📈 鑽孔品質 - 顯微鏡下目視無明顯脆裂邊或毛邊
⚙️ 刀具壽命 - 穩定




氧化鋁（Aluminum Oxide，Al2O3）陶瓷微鑽孔加工：產業應用



氧化鋁（Aluminum Oxide，Al2O3）陶瓷微鑽孔特徵經常應用在半導體產業，特別是在一些特殊製程（如蝕刻、薄膜等）中，用作關鍵零組件之材料，如氧化鋁陶瓷靜電吸盤（ESC，E-chuck，ceramic Electrostatic Chuck）、氧化鋁陶瓷、陶瓷等。


氧化鋁陶瓷（Aluminum Oxide，Al2O3）良好的耐化學性及熱穩定性，使它廣泛地被應用在半導體製程中（如蝕刻、薄膜等），作為關鍵製程零件之材料，如陶瓷靜電吸盤（ESC，E-chuck，ceramic Electrostatic Chuck）、陶瓷showerheads、陶瓷CEL、陶瓷噴嘴、噴頭等。

其中陶瓷showerheads為一般半導體關鍵零組件，主要用於蝕刻、薄膜等製程。在半導體製程中，需要透過將外部的反應氣體或流體，均勻散佈於晶圓上，因此零件上的鑽孔品質及鑽孔排列配置對於維持高良率晶圓產品而言至關重要。


漢鼎智慧科技的超音波加工模組為新材料的加工帶來全新的解決方案！漢鼎的超音波輔助加工技術可以達到有效提升加工效率，節省整體加工時間，同時在擁有穩定的工件品質下，提升刀具壽命，為客戶降低整體生產成本。不僅符合客戶端需求之標準，更能為客戶創造出多重價值！
