精密模具 SKD11工具鋼 : 平面底銑加工

🕜 加工效率 - 提升2倍 | 📈 工件品質 - 維持 | ⚙️ 刀具壽命 - 穩定, 刀具磨耗下降
  • 加工困難點
  • 加工實際成效
  • 用途與產業應用
  • 回列表

SKD11工具鋼:加工痛點



SKD11工具鋼,屬於高碳高鉻的合金鋼,硬度約為60~62HRC。此種材料不僅具有高硬度,同時也有很高的強度以及耐磨耗特性。在模具製造業中有非常廣泛的應用,特別是用作冷作工具鋼(cold work die steel)

SKD11工具鋼因硬度高、耐磨性大,且價格中等,因此為最常使用之鋼板,常用於製作大量生產模具。此種材料也具備回火硬化效果,為典型的風硬鋼( wind-hardened steel),也是目前耐磨性最好的合金工具鋼之一。

由於材料的高強度及高硬度,在維持工件品質的條件下,欲提升加工效率及改善刀具壽命的穩定性都會是極為困難的挑戰,同時也是許多加工業者在面對此種材料時,共同的加工痛點。






☑️ SKD11工具鋼加工資訊


    SKD11工具鋼加工資訊
  材料   SKD11工具鋼
  特徵   Ap 1mm, Ae 0.12mm
  工法   平面底銑
  超音波刀把         HSKE40-R01-06
  機台轉速   3,000 ~ 5,000rpm
  機台型式   3軸立式加工機





超音波輔助SKD11工具鋼平面底銑工件
(圖1. 超音波輔助SKD11工具鋼平面底銑工件)

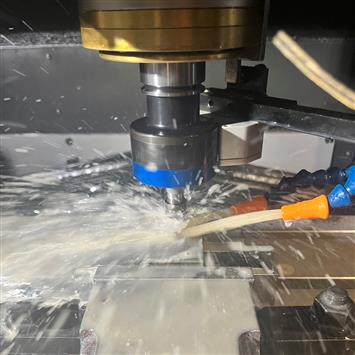

超音波輔助SKD11工具鋼平面底銑實際加工過程
(圖2. 超音波輔助SKD11工具鋼平面底銑實際加工過程)

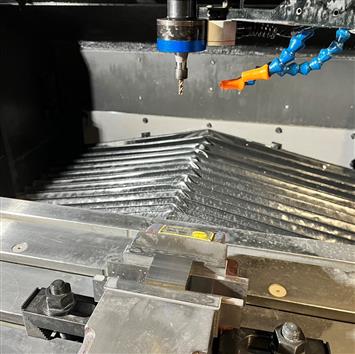

使用漢鼎HSK-E40超音波刀把模組輔助加工SKD11工具鋼平面底銑
(圖3. 使用漢鼎HSK-E40超音波刀把模組輔助加工SKD11工具鋼平面底銑)





【漢鼎超音波】SKD11工具鋼平面底銑加工:測試目標



針對SKD11工具鋼的超音波輔助平面底銑加工測試目標為在維持工件品質的條件下提升加工效率,並改善刀具壽命穩定性





【漢鼎超音波】SKD11工具鋼平面底銑加工:加工結果



SKD11工具鋼平面底銑加工:加工效率


搭配漢鼎超音波模組輔助加工,相較(刀具商建議之加工參數)無超音波加工,切削速度可提升2倍,在每轉進給固定的情況下,進給速度也會隨之提升2倍。因此,加工時間縮短為原先的一半,即可完成SKD11工具鋼平面底銑加工。





SKD11工具鋼平面底銑加工:工件品質


漢鼎超音波 vs. 無超音波 : 平面底銑SKD11工具鋼工件表面品質-量測結果比較
(圖4. 漢鼎超音波 vs. 無超音波 : 平面底銑SKD11工具鋼工件表面品質-量測結果比較)


  • 經本次加工測試,漢鼎發現加工過程中,有/無超音波對於工件的表面粗糙度(Ra)並沒有直接的影響
  • 真正影響表粗的關鍵,在於銑刀加工路徑pitch的大小。將加工路徑的pitch減小,即可改善工件表粗
  • 然而,pitch減小後,意謂著銑刀需要跑更多道路徑才能完成整個平面的銑削,因此所花費的加工時間也就更長
  • 而超音波輔助加工最大的效益則在於提升加工效率(在每轉進給固定的情況下,藉由提高切削線速度,進給速度也隨之提升),即使在pitch減小的情況下,仍能將加工時間縮短,為客戶帶來整體效益最大化。





SKD11工具鋼平面底銑加工:刀具壽命


漢鼎超音波 vs. 無超音波 : 平面底銑SKD11工具鋼-刀具磨耗狀況比較
(圖5. 漢鼎超音波 vs. 無超音波 : 平面底銑SKD11工具鋼-刀具磨耗狀況比較)


  • 搭配漢鼎超音波模組輔助加工,能有效降低切削阻力,針對硬鋼類材料,加工後刀具僅出現些許磨耗,在顯微鏡下,與新刀無顯著差異;相較無使用超音波加工之刀具,刀具磨耗嚴重,甚至產生崩刃現象。





【漢鼎超音波】SKD11工具鋼平面底銑加工:超音波效益



🕜 加工效率 - 提升2倍
📈 工件品質 - 維持
⚙️ 刀具壽命 - 穩定, 刀具磨耗下降




SKD11工具鋼平面底銑加工:產業應用


SKD11工具鋼平面底銑特徵經常應用在精密機械產業,特別是用作精密光學模具沖壓模具塑膠模具等。


SKD11工具鋼,屬於高碳高鉻的合金鋼,硬度約為60~62HRC。此種材料不僅具有高硬度,同時也有很高的強度以及耐磨耗特性。在模具製造業中有非常廣泛的應用,特別是用作冷作工具鋼(cold work die steel)

SKD11工具鋼因硬度高、耐磨性大,且價格中等,因此為最常使用之鋼板,常用於製作大量生產模具。此種材料也具備回火硬化效果,為典型的風硬鋼( wind-hardened steel),也是目前耐磨性最好的合金工具鋼之一。

由於材料的高強度及高硬度,在維持工件品質的條件下,欲提升加工效率及改善刀具壽命的穩定性都會是極為困難的挑戰,同時也是許多加工業者在面對此種材料時,共同的加工痛點。



漢鼎智慧科技的超音波加工模組為新材料的加工帶來全新的解決方案!漢鼎的超音波輔助加工技術可以在維持工件品質的條件下,有效提升加工效率,節省整體加工時間,同時大幅度改善刀具壽命的穩定性。不僅符合客戶端需求之標準,更能為客戶創造出多重價值!
