☑️ 碳化矽(SiC)晶圓研磨：第三代半導體的關鍵產業應用
在半導體技術不斷突破的今天，「第三代半導體材料」成為了科技業關注的焦點，而其中的核心材料非碳化矽（Silicon Carbide）莫屬。

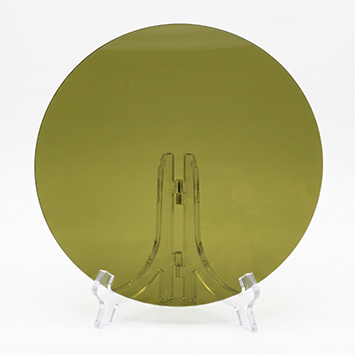

1. 碳化矽(SiC)的材質特性：極致的硬度與穩定性
要在嚴苛的半導體製程中生存，材料的物理與化學特性必須達到頂尖標準。碳化矽完美具備了這些條件：
-
超高硬度與耐磨性： 碳化矽的莫氏硬度高達 9，在自然界中僅次於金剛石（鑽石）與碳化硼。這意味著它具備極佳的抗磨耗能力。
-
極端環境下的穩定性： 它不僅在化學與機械性能上表現得非常穩定，更具備耐高溫、耐腐蝕的特性。
-
優異的光電與熱能表現： 碳化矽擁有低耗能、高功率的優勢，能有效處理高壓與高熱，這正是它成為熱門第三代半導體材料的主因。
2. SiC 與晶圓(Wafer)製程中的「最強後盾」
在半導體晶圓的製造過程中（如蝕刻或薄膜製程），製程腔體內需要極度精密的零組件來支撐和保護晶圓。這時候，碳化矽就成了最佳選擇。
碳化矽常被製成各式關鍵零組件，例如氣體噴頭（Showerheads）、靜電吸盤（ESC）、晶圓座，以及最重要的晶圓承載盤（Wafer Susceptor）。特別是在 MOCVD（有機金屬化學氣相沉積） 反應腔體中，碳化矽承載盤負責穩穩地承載著基板。它不僅能有效吸收並傳遞熱能，幫助薄膜順利成長，還能避免與製程氣體發生不必要的化學反應，是保護晶圓並促進磊晶生長的完美後盾。

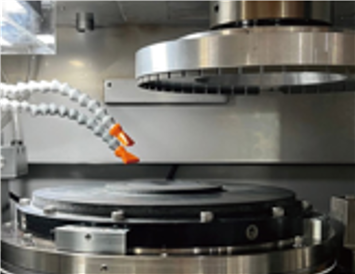

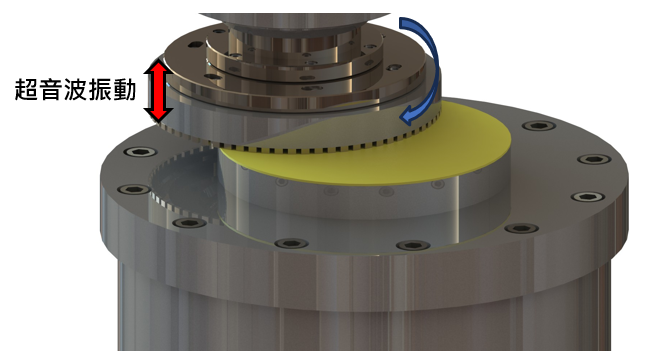

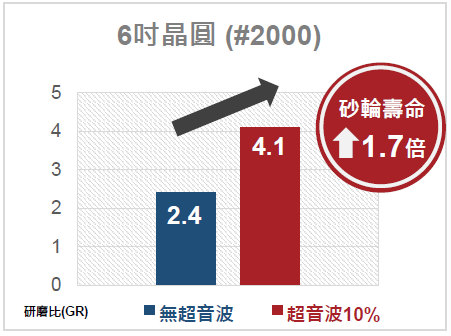

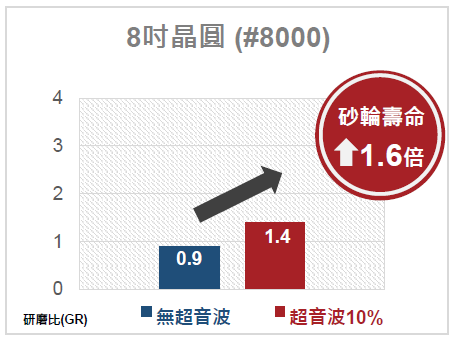

3. 碳化矽研磨技術：決定半導體品質的關鍵角色
既然碳化矽如此堅硬，那麼該如何將它製成精密的晶圓承載盤呢？這就凸顯了碳化矽研磨技術在半導體產業中的核心地位。
由於承載盤直接接觸基板，其表面的平整度、厚度均勻性以及研磨品質，會直接影響到半導體薄膜磊晶層的生長品質。如果研磨技術不到位，承載盤表面的微小瑕疵都可能導致熱傳導不均，進而毀掉整片高價值的晶圓。因此，針對超硬材質 SiC 的精密研磨特徵與技術，不僅是半導體設備製造的重中之重，更是推動第三代半導體良率與產能提升的幕後推手。
