なぜTi-6Al-4Vチタン合金の加工が難しいのか？


Ti-6Al-4Vチタン合金の優れた延性と作業硬化特性は、穴壁の品質と穴の位置精度に深刻な懸念を引き起こしています。推進力とトルクが適切に制御されていないと、材料の延性特性によりワークピースが変位する可能性があります。また、硬化表面と絡み合った切屑は、ワークピースの品質と位置精度に深刻な損傷を与える可能性があります。アスペクト比（穴の深さと直径の比率）が高い場合、品質を維持することはさらに困難になります。

加熱されたTi-6Al-4Vチタン合金の作業硬化特性は、この材料の加工を困難にしています。Ti-6Al-4Vチタン合金の表面にある保護酸化皮膜により、ドリルが容易に鈍化し、さらにツール破損のリスクが発生する可能性があります。また、穴あけプロセスで生成される絡み合った切屑に加えて、ワークピースの品質だけでなく、ツール寿命も壊滅的に不安定になります。主な課題は、穴あけプロセスでの推進力とトルクの制御にあります。




☑️ Ti-6Al-4Vチタン合金の微細穴加工の加工情報


    Ti-6Al-4Vチタン合金の加工情報
  材料          Ti-6Al-4Vチタン合金
  特徴   Φ0.5 x 5mm
  加工   微細穴加工

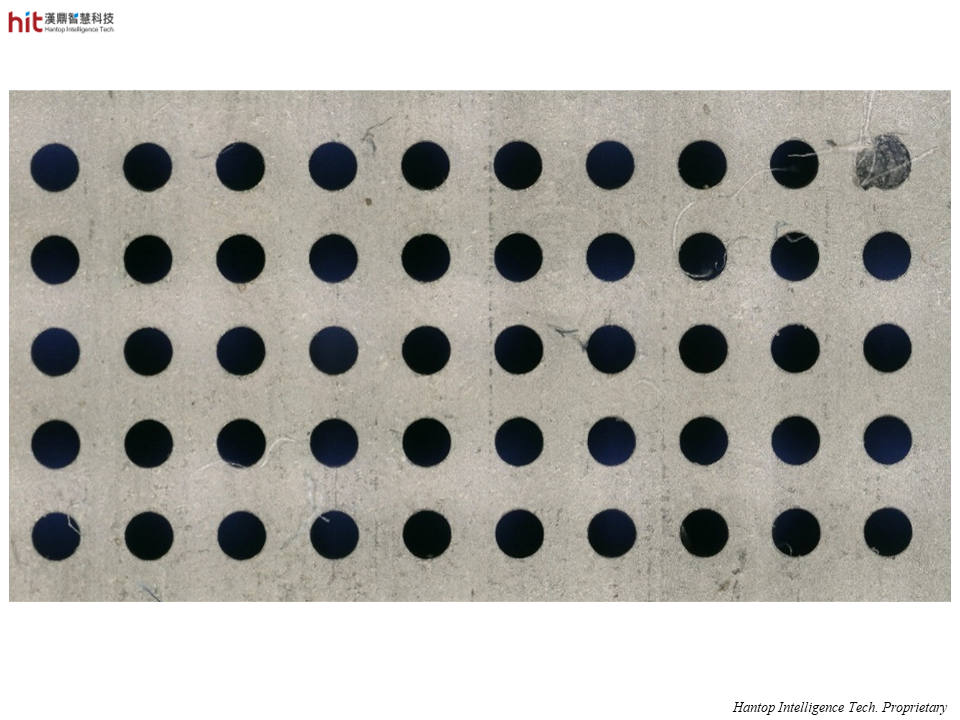

Ti-6Al-4Vチタン合金の微細穴加工におけるHIT 超音波加工技術の支援
(図. Ti-6Al-4Vチタン合金の微細穴加工におけるHIT 超音波加工技術の支援)





Ti-6Al-4Vチタン合金の微細穴加工におけるHITの目標


Ti-6Al-4Vチタン合金の微細穴加工の穴品質に超音波の影響を見るために。






超音波加工Ti-6Al-4Vチタン合金の微細穴加工の結果


  • HITは、超音波加工技術の支援を使用してTi-6Al-4Vチタン合金のΦ0.5x5mmの微細穴を50個加工すると、推進力とトルクが39%削減されることを発見しました。
  • CTS（スピンドル内冷却）の統合により、絡み合った切屑の発生が大幅に減少しました。これにより、ツール寿命が延長されるだけでなく、微細穴の位置精度も維持されました。






HIT超音波加工技術の成果


📈 穴の品質 - 押し力とトルクは安定した一貫した穴径とともに39%削減されました
⚙️ 工具寿命 - ねじれたり絡まったりした切削チップの発生が大幅に減少しました



Ti-6Al-4Vチタン合金の微細穴加工：産業応用



Ti-6Al-4Vチタン合金の微細穴加工は航空宇宙産業や電子モバイル産業で広く利用されています。特に、航空機部品（航空機のリベット部品、フラップトラックフェアリングなど）やスマートフォンのケースなどに使用されています。


このような特徴を持つTi-6Al-4Vチタン合金の製品は、高品質な製品を製造するために、ドリリングツールに膨大な時間と費用がかかります。



💡 Ti-6Al-4Vチタン合金の航空機部品


航空機部品は高温高圧環境下での数年間の運用を処理し、耐える必要があります。航空宇宙産業における航空機のリベット部品、航空機タービン、フラップトラックフェアリングなどは、チタン合金がシステムに組み込まれた場合に大きな利益を得ることができます。
このような材料の加工は、その加工特性のために、時間と費用の面で大きな負担がかかります。
ここで、HITの超音波加工モジュールが役立ちます！ 私たちは、これらの加工が難しい材料の加工に関する包括的な解決策を提供しています。 超音波加工技術の支援を受けることで、切削力が大幅に削減され、冷却剤が効果的に機能することができます。 クライアントのニーズを満たし、さらなる良い結果を得られることを保証できます！



💡 Ti-6Al-4Vチタン合金のスマートフォンのケース


Ti-6Al-4Vチタン合金は、スマートフォンのケースやウェアラブルデバイスのベゼルなど、電子機器産業での応用範囲を広げています。軽量性、高強度、優れた耐腐食性の優れた組み合わせを持つチタン合金は、産業の中で重要な役割を果たし始めています。
このような材料の加工は、その加工特性のために、時間と費用の面で大きな負担がかかります。
ここで、HITの超音波加工モジュールが役立ちます！ 私たちは、これらの加工が難しい材料の加工に関する包括的な解決策を提供しています。 超音波加工技術の支援を受けることで、切削力が大幅に削減され、冷却剤が高速振動周波数によって効果的に機能することができます。 クライアントのニーズを満たし、さらなる良い結果を得られることを保証できます！
