半導體 石英玻璃(Quartz Glass): 微鑽孔加工

使用漢鼎超音波輔助加工,鑽孔品質穩定,即使在完成2100個鑽孔後,孔徑品質依然維持高度穩定,並有效降低脆裂邊。在偏光應力儀的檢測下,同樣顯示無內部應力殘留。
  • 加工困難點
  • 加工實際成效
  • 用途與產業應用
  • 影片
  • 回列表

 ☑️石英玻璃(Quartz Glass)微鑽孔加工:加工痛點


石英玻璃(Quartz glass)的熱膨脹係數小,耐高溫,即便處在溫度劇烈變化的環境下,仍能維持其材料的穩定性。且石英玻璃的化學特性極其安定,是良好的耐酸材料,即使是濃度極高的酸性化學藥物,也不易受到侵蝕。石英玻璃抗壓強度高,但同時也因此具備了高硬度、易脆等特性。

石英玻璃微孔元件廣泛運用於半導體、生醫檢測或光學設備中,精準的微孔洞可幫助提升微流體控制的精準度與元件效能。然而,針對石英玻璃這樣的硬脆性材料,進行微鑽孔加工時,若向下的鑽削阻力過大,孔洞邊緣及孔壁(特別是出孔處)極易出現大量微崩邊與脆裂,導致孔徑變形或影響整體結構強度。因此一般加工後,需要透過繁複的蝕刻後處理來去除孔洞周圍的脆裂邊,脆裂邊越大,蝕刻處理時間就越長,不但耗費工時,也耗費能源。




 ☑️ 石英玻璃(Quartz Glass)微鑽孔加工:加工資訊


石英玻璃微鑽孔 加工資訊
  材料   石英玻璃
  特徵   Φ0.44 x L4.5 mm (盲孔)
  工法   微鑽孔加工
  選用機台   陀飛輪 DB-5H
  超音波刀把   HIT HSK-E32 SK06
  選用刀具   歐鑽科技 Φ 0.4mm PCD鑽頭


(圖1. 選用機台為陀飛輪精機 DB-5H高立柱機)



 ☑️ 石英玻璃(Quartz Glass)微鑽孔加工:加工參數


  刀具 主軸轉速
(S: rpm)
進給率
(F: mm/min)
G83 啄鑽
(Q:mm)
鑽孔深度
(mm)
超音波功率
(%)
加工時間
(秒/每孔)
刀具壽命
定位鑽
加工參數
Ø0.44 mm
PCD 定位鑽頭
15,000 rpm 5 mm/min 0.05 mm 0.1 mm 14%
主鑽孔
加工參數
Ø0.44 mm
PCD 主鑽頭
15,000 rpm 15 mm/min 0.2 mm 4.5 mm 14% 60 秒/孔 2100孔
(刀具狀態依然良好)

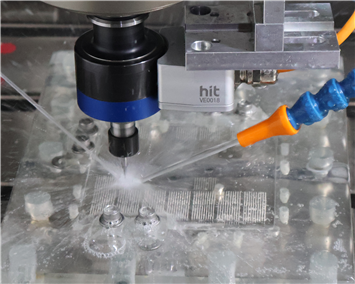

(圖2. 使用漢鼎HSK-E32超音波模組輔助石英玻璃微鑽孔加工)

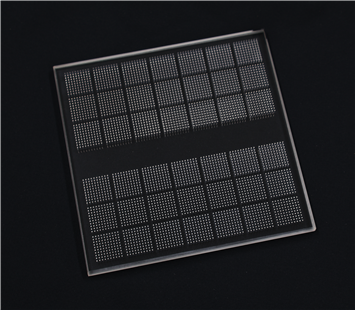

(圖3. 漢鼎超音波輔助石英玻璃微鑽孔加工工件)




 ☑️石英玻璃(Quartz Glass)微鑽孔加工:加工結果



加工結果:鑽孔孔徑品質


實測2100孔,孔徑品質依然穩定

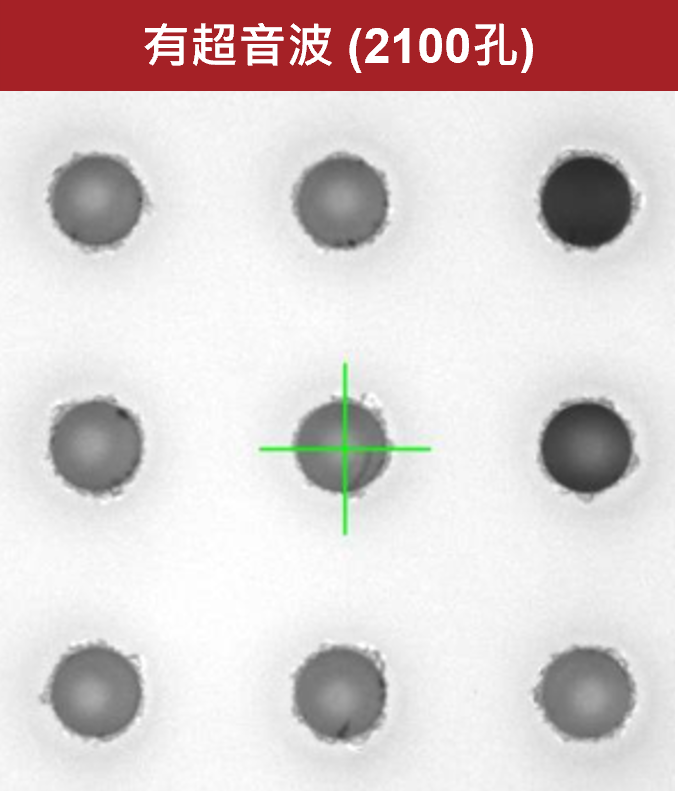

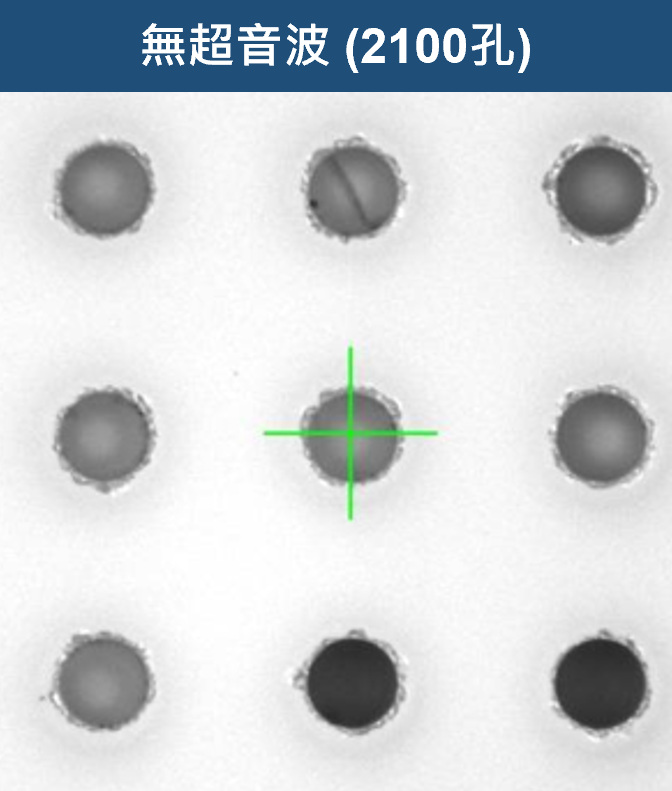

加工結果:入孔脆裂邊


實測2100孔,超音波輔助加工有效降低入孔脆裂邊




加工結果:應力反應


偏光應力儀檢測顯示無內部應力



yes  使用漢鼎超音波輔助加工,鑽孔品質穩定,即使在完成2100個鑽孔後,孔徑品質依然維持高度穩定,並有效降低脆裂邊。在偏光應力儀的檢測下,同樣顯示無內部應力殘留


 ☑️ 石英玻璃(Quartz Glass)微鑽孔加工:產業應用


石英玻璃(Quartz glass)憑藉其卓越的物理與化學特性,在現代高科技製造業中佔有舉足輕重的地位。它具備極低的熱膨脹係數與極佳的耐高溫性能,即使在極端溫差環境下也能保持尺寸的穩定性。此外,石英玻璃擁有極高的化學穩定性與耐酸鹼腐蝕能力,並且具備優異的光學穿透率。然而,其高抗壓強度所帶來的高硬度與易脆特性,也讓高精度的「微鑽孔加工」成為釋放其材料價值的關鍵技術。


在半導體產業中,石英玻璃微鑽孔加工技術的應用極為廣泛且不可或缺。隨著半導體製程不斷向奈米級微縮,設備對於零組件的純度、耐熱性及精密度要求越來越嚴苛。經過精密微鑽孔加工的石英玻璃,常被應用於製造晶圓製程中的關鍵耗材與設備零件,例如:控制氣體均勻分佈的氣體噴頭(Showerheads)、蝕刻製程用的石英環(Quartz Ring)、高階晶圓承載載具,以及微流體檢測晶片等。這些帶有精密微小孔洞的石英元件,能精準控制製程中化學氣體或液體的流量,同時承受腔體內的高溫與高腐蝕性環境,是確保半導體先進製程良率與生產穩定性的重要幕後功臣。




漢鼎智慧科技的超音波加工模組為新材料的加工帶來全新的解決方案!
